Introducere
This manual provides essential information for the safe and efficient operation of your NOMAD CR50X 12/24V Integrated Refrigerator. Designed for campervans, motorhomes, and boats, the CR50X offers reliable cooling and freezing capabilities with advanced features like a digital control panel, night mode, reversible door, and robust battery protection.
Please read this manual thoroughly before installation and use to ensure optimal performance and longevity of your appliance.
Instrucțiuni de siguranță
- Ensure the appliance is connected to a 12V or 24V DC power supply only.
- Nu blocați orificiile de ventilație.
- Nu folosiți dispozitive mecanice sau alte mijloace pentru a accelera procesul de dezghețare, altele decât cele recomandate de producător.
- Nu deteriorați circuitul de agent frigorific.
- Nu folosiți aparate electrice în interiorul compartimentelor de depozitare a alimentelor ale aparatului, decât dacă sunt de tipul recomandat de producător.
- Keep the appliance away from direct heat sources and direct sunlight.
- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate sau instruite cu privire la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor.
- Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.
Înființat
Despachetarea și inspecția
Carefully remove the refrigerator from its packaging. Inspect the unit for any signs of damage during transit. Report any damage to your supplier immediately. The package should contain the NOMAD CR50X RV Fridge unit.
Amplasare și ventilație
The CR50X is designed for built-in installation. Ensure adequate ventilation around the unit to allow for proper heat dissipation. Refer to the dimensions for precise fitting:
- Product Dimensions: 380mm (W) x 494mm (D) x 532mm (H)

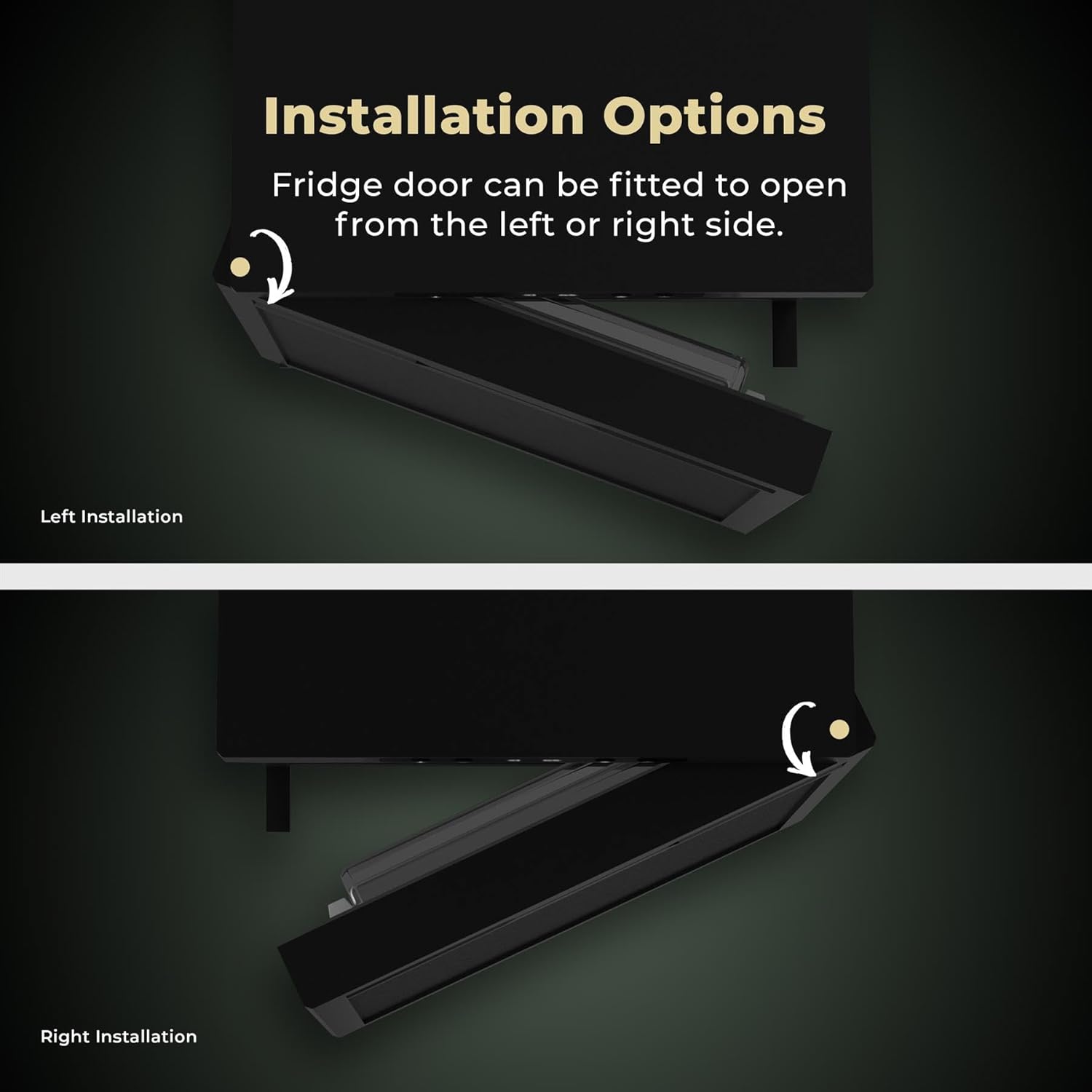

Door Reversibility and Installation
The CR50X features a reversible door, allowing it to open from either the left or right side to suit your installation needs. Instructions for reversing the door can be found in the detailed installation guide (not included in this general manual, refer to product packaging or manufacturer's website-ul).
Conexiune electrica
Connect the refrigerator to a stable 12V or 24V DC power source. Ensure the wiring is correctly sized for the current draw (5 amps at 12V / 2.5 amps at 24V). The unit is equipped with a 3-level battery protection system to prevent deep discharge of your leisure battery.
- Mod înalt: Disconnects at higher voltage to protect battery for longer.
- Mod mediu: Standard protection.
- Mod scăzut: Allows for deeper discharge, suitable for robust battery systems.
Select the appropriate battery protection level based on your battery type and usage requirements.
Instrucțiuni de operare
Panou de control digital
The CR50X features a soft-touch digital control panel for precise temperature management.
- Buton de alimentare: Press and hold to turn the unit ON/OFF.
- Reglarea temperaturii: Use the '+' and '-' buttons to set the desired temperature. The display will show the current and target temperatures.
- Buton Setări (Pictogramă roată): Access advanced settings, including battery protection level and night mode.
- Modul noapte: Activates a quieter operation mode, ideal for sleeping.
Interval de temperatură
The refrigerator compartment operates between 0-8°C (32-46°F), and the freezer compartment between -12 to -20°C (10 to -4°F).
Întreţinere
Curatenie
- Deconectați întotdeauna curentul înainte de curățare.
- Curățați interiorul și exteriorul cu adamp o cârpă și un detergent blând. Evitați substanțele de curățare abrazive sau solvenții.
- Regularly clean the condenser coils (located at the back or bottom) to ensure efficient operation. Use a soft brush or vacuum cleaner.
- Wipe down door seals regularly to maintain a tight seal.
Dezghețare
The CR50X features a manual defrost system. When ice buildup in the freezer compartment exceeds a few millimeters, defrost the unit:
- Opriți frigiderul și deconectați-l de la sursa de alimentare.
- Scoateți toate alimentele și puneți-le într-o ladă frigorifică.
- Leave the door open to allow ice to melt naturally. You can place towels at the bottom to absorb water.
- Nu folosiți obiecte ascuțite sau dispozitive de încălzire pentru a accelera dezghețarea, deoarece acest lucru poate deteriora unitatea.
- Once defrosted, clean and dry the interior thoroughly before reconnecting power and returning food.
Depozitare pe termen lung
If the refrigerator will not be used for an extended period, clean it thoroughly, leave the door slightly ajar to prevent odors and mold, and disconnect it from the power supply.
Depanare
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Frigiderul nu se răcește | No power; Temperature setting too high; Poor ventilation; Door not closed properly. | Check power connection and fuse; Adjust temperature setting lower; Ensure adequate airflow around the unit; Check door seal and ensure it's fully closed. |
| Unitatea este zgomotoasă | Unit not level; Objects vibrating against the unit; Compressor noise (normal). | Ensure the unit is on a stable, level surface; Remove any objects touching the unit; Some compressor noise is normal, especially when starting. |
| Acumulare excesivă de gheață | Door left open frequently; High humidity; Faulty door seal. | Minimize door openings; Ensure door is fully closed; Check and clean door seal, replace if damaged; Defrost the unit manually. |
| Afișajul digital nu funcționează | Problemă de alimentare; Defecțiune a panoului de control. | Check power supply; Try turning the unit off and on again; If problem persists, contact customer support. |
Specificații
For detailed technical specifications, please refer to the table below or visit the official product page: NOMAD CR50X Technical Data
| Caracteristică | Detaliu |
|---|---|
| Marca | Nomad |
| Model | CR50X |
| Dimensiuni produs (L x A x H) | 380 x 494 x 532 mm |
| Greutatea articolului | 14.6 kg |
| Capacitate totală | 43.4 litri |
| Capacitate frigider | 40.2 litri |
| Capacitate congelator | 3.2 litri |
| Voltage | 12 V / 24 V DC |
| Putere nominală | 60 wați |
| Rated Current (12V / 24V) | 5 amps/2.5 amps |
| Consumul anual de energie | 74 kWh / an |
| Nivel de zgomot | ≤45dB |
| Agent frigorific | R600a Isobutane (12g) |
| Sistem de dezghețare | Manual |
| Orientarea ușii | Reversibil |
| Caracteristici speciale | 3-Layer Battery Protection System, Digital Control Panel, Night Mode |
| Tip de instalare | Încorporat |
| Certificari | CE/TUV/SGS |
Garanție și suport
Your NOMAD CR50X refrigerator comes with a manufacturer's warranty. Please refer to the warranty card included with your purchase or visit the official Nomad website-ul pentru termenii și condițiile detaliate ale garanției.
For technical assistance, troubleshooting not covered in this manual, or warranty claims, please contact Nomad customer support through their official website-ul sau comerciantul de la care ați achiziționat produsul.
