Manual de instrucțiuni pentru ferăstrăul circular fără praf SIROCCO de 8.5"

1. Introducere

This manual provides essential information for the safe operation, maintenance, and setup of your SIROCCO 8.5-inch Dustless Table Saw. Please read and understand all instructions before operating the tool. Retain this manual for future reference.

Imaginea 1.1: Pesteview of the SIROCCO 8.5-inch Dustless Table Saw. This image displays the complete table saw unit with its main components, including the table, blade guard, fence, and control panel.

2. Informații de siguranță

WARNING: Always follow basic safety precautions to reduce the risk of fire, electric shock, and serious personal injury.

• Purtați echipament individual de protecție (EIP) adecvat, inclusiv ochelari de protecție, protecție auditivă și mască de praf.
• Asigurați-vă că zona de lucru este curată, bine iluminată și fără obstacole.
• Țineți copiii și trecătorii departe de zona de operare.
• Nu folosiți ferăstrăul în damp sau condiții umede.
• Always use the blade guard and other safety features provided.
• Deconectați alimentarea cu energie electrică înainte de a efectua ajustări, a schimba lamele sau a efectua lucrări de întreținere.
• Use push sticks or push blocks when cutting small pieces of material.
• Nu întindeți niciodată mâna peste sau în jurul lamei de ferăstrău în timp ce aceasta funcționează.
• Asigurați-vă că lama este ascuțită și potrivită pentru materialul care urmează să fie tăiat.
• Securely fasten the workpiece before cutting.

3. Caracteristicile produsului

• Powerful Cutting Performance: Echipat cu un 15 AMP, 1800W motor, generating up to 4500 RPM for efficient and precise cuts.
• Precision Cross Cuts: Adjustable miter gauge allows for precise cross cuts from 0° to 45°.
• Lamă de înaltă calitate: Includes an 8-1/2-inch 60-tooth carbide-tipped blade for sharp and clean cuts.
• Siguranță sporită: Features an oversized power switch with an emergency off safety cover and a transparent blade guard.
• Colectare eficientă a prafului: U.S. Patented dust collection system achieves a 98.5% dust collection rate.
• Spacious Working Surface: A 24" x 19" table surface with a telescoping side table extending up to 22” on the left.

Image 3.1: Key features of the SIROCCO Dustless Table Saw, highlighting the transparent shield, cutting guard, and on/off safety switch.

Image 3.2: Illustration of the built-in vacuum cleaner system, demonstrating the 98.5% saw dust collection rate during operation.

4. Configurare și asamblare

Before assembly, ensure all components are present and undamaged. Refer to the included parts list for verification.

4.1 Despachetarea și inspecția

1. Scoateți cu grijă tot conținutul din ambalaj.
2. Inspect the saw and all accessories for any shipping damage. Report any damage immediately to the retailer.
3. Verificați dacă sunt incluse toate articolele enumerate în lista de ambalare.

Image 4.1: All components included with the SIROCCO 8.5-inch Dustless Table Saw, laid out for inspection prior to assembly.

4.2 Instalarea lamei

1. Asigurați-vă că ferăstrăul este deconectat de la sursa de alimentare.
2. Remove the throat plate and blade guard assembly.
3. Use the provided wrenches to loosen the arbor nut and remove the outer blade flange.
4. Place the 8.5-inch 60-tooth carbide-tipped blade onto the arbor, ensuring the teeth are pointing towards the front of the saw.
5. Reinstall the outer blade flange and arbor nut, tightening securely.
6. Reattach the blade guard assembly and throat plate.

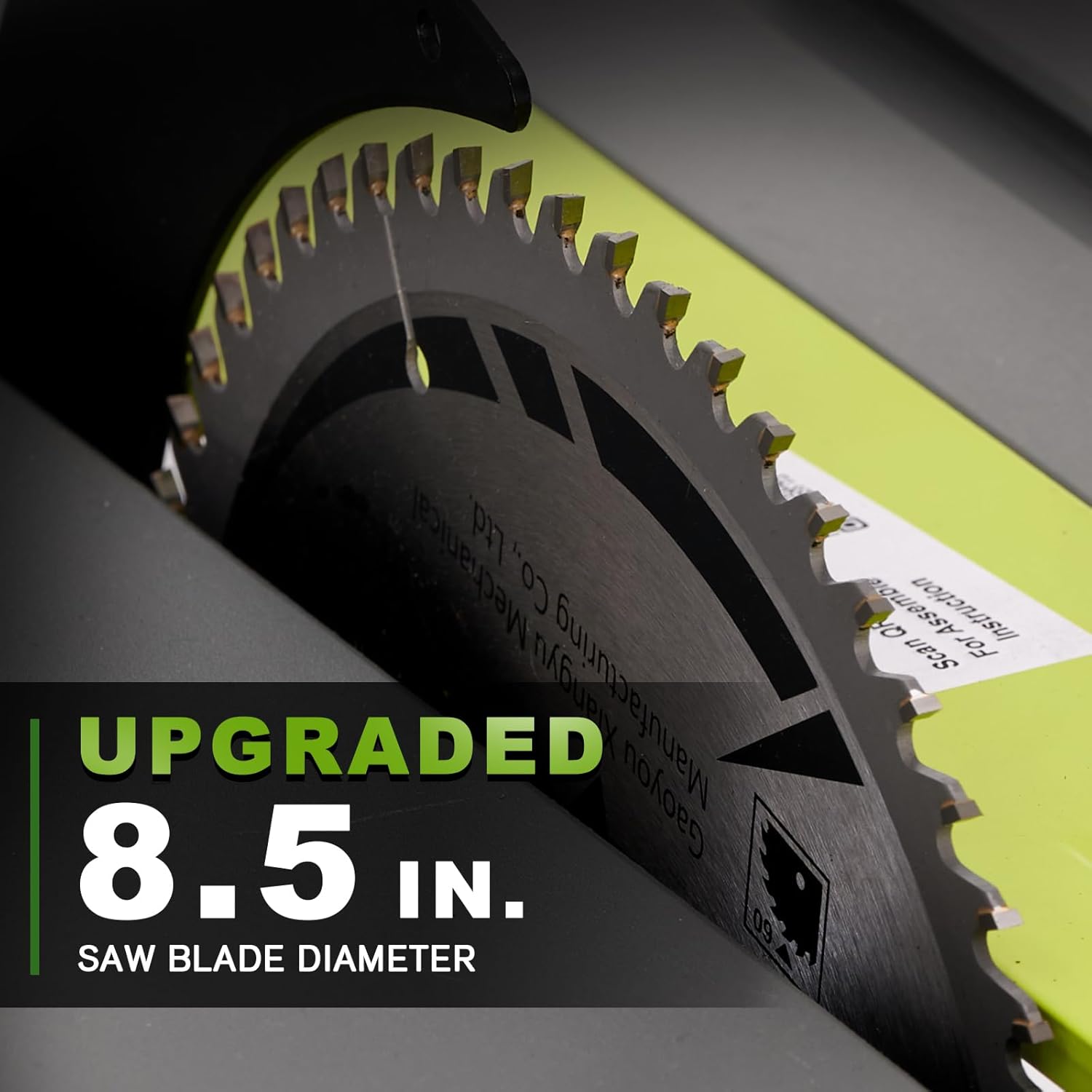

Imaginea 4.2: Prim-plan view of the 8.5-inch 60-tooth carbide-tipped saw blade, indicating its diameter and tooth configuration.

4.3 Fence and Miter Gauge Setup

1. Attach the rip fence to the front rail, ensuring it slides smoothly and locks securely.
2. Calibrate the rip fence to ensure it is parallel to the saw blade.
3. Insert the miter gauge into the table slot. Adjust the angle for desired cross cuts (0° to 45°).

Image 4.3: Demonstrates the 32-1/2 inch rip capacity and adjustable angle cutting features, along with the precision scale for accurate measurements.

Imaginea 4.4: View of the extendable rip fence, illustrating its capability to handle larger workpieces and its adjustable nature.

5. Instrucțiuni de utilizare

5.1 Pornire/Oprire

• To turn on the saw, press the green "ON" button.
• To turn off the saw, press the red "OFF" button or engage the emergency off safety cover.

5.2 Reglarea înălțimii și unghiului lamei

• Folosiți rotița de reglare a înălțimii lamei pentru a ridica sau coborî lama. Pentru majoritatea tăieturilor, lama trebuie să se extindă cu aproximativ 3 mm deasupra piesei de prelucrat.
• Use the bevel adjustment lever to tilt the blade for angled cuts (up to 45°).

Image 5.1: Close-up of the height-adjustable carbide-tipped blade, suitable for various cutting operations like slotting, ripping, or cross-cutting.

5.3 Efectuarea tăieturilor

• Tăieturi de rupere: Use the rip fence to guide the workpiece. Apply steady, even pressure.
• Cross Cuts: Use the miter gauge to guide the workpiece. Ensure the workpiece is firmly against the fence and table.
• Always use a push stick or push block when the workpiece is close to the blade.
• Lăsați lama să atingă viteza maximă înainte de a începe tăierea.

5.4 Sistem de colectare a prafului

The integrated dust collection system is designed to capture 98.5% of sawdust. Ensure the dust collection hose is properly connected and free of obstructions for optimal performance.

Image 5.2: Illustration of the dust elimination system, showing the internal and external dust collection paths and the benefits of a cleaner workspace.

6. Întreținere

Întreținerea regulată asigură longevitatea și funcționarea în siguranță a ferăstrăului circular de masă.

• curatenie: After each use, unplug the saw and clean off sawdust and debris from the table, fence, and blade guard. Use a brush or vacuum.
• Inspecția lamei: Regularly inspect the blade for sharpness, damage, or missing carbide tips. Replace dull or damaged blades promptly.
• Sistem de colectare a prafului: Periodically check the dust collection hose and internal components for clogs. Clear any blockages to maintain efficiency.
• Lubrifiere: Apply a light coat of machine wax or dry lubricant to the table surface to reduce friction and prevent rust.
• Cablu electric: Verificați cablul de alimentare pentru a depista eventualele deteriorări. Nu utilizați ferăstrăul dacă cablul este uzat sau deteriorat.

7. Depanare

8. Specificații

Image 8.1: Diagram illustrating the high-power motor specifications, including 120V, 15 Amps, 4600 RPM, and 1800 Watts. Note: Refer to the specifications table for precise voltage and RPM values for this model.

9. Garanție și asistență

This SIROCCO table saw comes with a limited warranty. For specific terms and conditions, please refer to the warranty documentation included with your purchase.

For further assistance, technical support, or to inquire about replacement parts, please visit the official SIROCCO store or contact customer service.

• Official SIROCCO Store: Vizitați magazinul
• Manual de utilizare suplimentar (PDF): Descărcați PDF
