1. Introducere
Steelmate TP-S12I este un sistem avansat de monitorizare a presiunii în anvelope (TPMS) conceput pentru a îmbunătăți siguranța la volan, oferind monitorizare în timp real a presiunii și temperaturii anvelopelor vehiculului dumneavoastră. Acest sistem utilizează senzori interni pentru o precizie și o securitate mai mari în comparație cu tipurile de senzori externi. Unitatea de afișare este alimentată cu energie solară, asigurând o funcționare convenabilă și continuă.
Acest manual oferă instrucțiuni detaliate pentru instalarea, operarea și întreținerea sistemului dumneavoastră TPMS TP-S12I. Vă rugăm să îl citiți cu atenție înainte de utilizare pentru a asigura funcționarea corectă și siguranța.
2. Produs terminatview
2.1 Conținutul pachetului
- Unitate de afișare (1)
- Senzori interni (4)
- Bandă de montare (1 set)
- Manual de instrucțiuni (în japoneză)
- Card de garanție
Imagine: Conținutul pachetului steelmate TP-S12I TPMS, care prezintă unitatea de afișare, patru senzori interni și documentația.
2.2 Caracteristicile unității de afișare

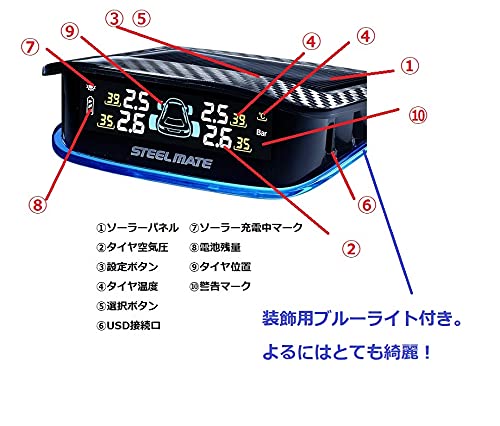

Imagine: Diagramă a unității de afișare TP-S12I care evidențiază componentele și comenzile acesteia.
- Panou solar: Pentru încărcarea unității de afișare.
- Afișaj presiune anvelope: Afișează presiunea curentă în anvelope.
- Buton de setare: Folosit pentru a accesa și ajusta setările.
- Afișaj temperatură anvelope: Afișează temperatura curentă a anvelopei.
- Buton de selecție: Folosit pentru navigarea prin opțiunile din meniu.
- Port USB: Pentru încărcare alternativă.
- Indicator de încărcare solară: Se aprinde când încărcarea solară este activă.
- Indicator nivel baterie: Arată starea bateriei unității de afișare.
- Indicator poziție anvelopă: Afișează datele anvelopei care sunt afișate.
- Indicator de avertizare: Alertează asupra stărilor anormale ale anvelopelor.
Unitatea de afișare dispune și de o lumină albastră decorativă, care îmbunătățește vizibilitatea și estetica, mai ales noaptea.
Imagine: Diverse viewale unității de afișare steelmate TP-S12I, prezintăasinpanoul său solar, ecranul și designul general.
2.3 Caracteristici cheie ale produsului
- Încărcare solară: Receptorul LCD funcționează cu energie solară, simplificând configurarea și reducând nevoia de încărcare frecventă.
- Senzori cu durată lungă de viață: Bateriile de înaltă performanță sunt încorporate în senzorii interni, concepute să reziste 5 ani sau mai mult fără înlocuire (durata de viață reală poate varia în funcție de utilizare).
- Monitorizare în timp real: Monitorizează simultan temperatura și presiunea în anvelope pentru toate cele patru roți.
- Alerte de anomalie: Notifică șoferul despre anomaliile anvelopelor printr-o alarmă sonoră și un ecran intermitent.
- Afișaj clar: Ecranul LED dispune de o setare de afișare în trei culori pentru o lizibilitate îmbunătățită.
- Durabilitate: A trecut testele de durabilitate, oferind rezistență la apă, praf și interferențe electromagnetice.

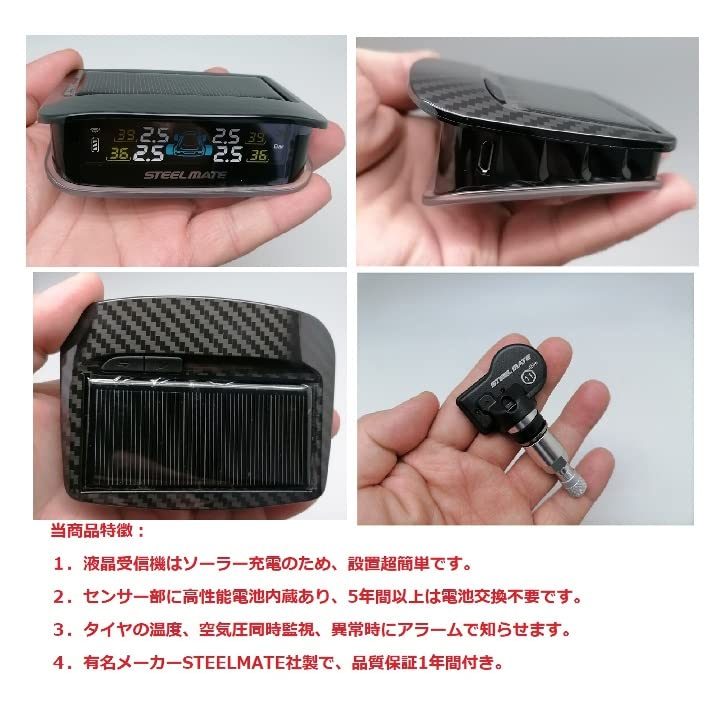

Imagine: A închide view a afișajului steelmate TP-S12I și a unui senzor intern, ilustrând caracteristicile cheie ale produsului.
3. Instalare
Important: Instalarea senzorilor interni trebuie efectuată întotdeauna de către un specialist calificat sau un atelier auto profesionist. Instalarea necorespunzătoare poate duce la pericole de siguranță și la defecțiuni ale sistemului.
3.1 Instalarea senzorului (se recomandă instalarea de către un profesionist)
- Scoateți anvelopa de pe roată.
- Scoateți cu grijă tija valvei originale.
- Instalați senzorul intern Steelmate în locul tijei originale a supapei, asigurând o fixare sigură.
- Montați la loc anvelopa pe jantă.
- Umflați anvelopa la presiunea recomandată.
- Efectuați echilibrarea roților pentru a asigura performanțe optime la volan.
3.2 Amplasarea unității de afișare
- Alegeți o suprafață plană și curată pe bord, care să nu vă obstrucționeze vederea. view sau să interfereze cu airbag-urile.
- Curățați bine zona aleasă pentru a asigura o aderență adecvată.
- Aplicați banda de montare furnizată pe partea inferioară a unității de afișare.
- Fixați în siguranță unitatea de afișare la bord. Asigurați-vă că panoul solar este orientat în sus pentru a primi lumina soarelui pentru încărcare.
4. Instrucțiuni de utilizare
4.1 Pornirea inițială și asocierea
- Odată ce senzorii sunt instalați și unitatea de afișare este plasată, sistemul ar trebui să pornească automat când vehiculul începe să se miște.
- Unitatea de afișare va căuta automat și se va asocia cu senzorii instalați. Acest proces poate dura câteva minute în timpul primei deplasări.
- Asigurați-vă că toate cele patru poziții ale anvelopelor de pe afișaj indică valorile presiunii și temperaturii. Dacă lipsesc, conduceți pentru o perioadă scurtă de timp pentru a permite asocierea.
4.2 Afișaj de monitorizare
Imagine: Unitatea de afișare steelmate TP-S12I montată într-o mașină, afișând presiunea și temperatura anvelopelor în timp real pentru toate cele patru roți pe ecranul său tricolor.
- Afișajul afișează presiunea și temperatura în timp real pentru fiecare anvelopă.
- Ecranul tricolor oferă un feedback vizual clar.
- Indicatorul de încărcare solară se va aprinde atunci când unitatea se încarcă prin intermediul luminii solare.
- Indicatorul nivelului bateriei arată starea de alimentare a unității de afișare.
4.3 Funcții de alarmă
Sistemul vă va alerta cu privire la condițiile anormale ale anvelopelor atât printr-o alarmă sonoră, cât și printr-un ecran care clipește.
- Alarmă de joasă presiune: Se activează dacă presiunea în anvelope scade sub pragul setat (de exemplu, sub 1.7 kgf/cm2).
- Alarmă de înaltă presiune: Se activează dacă presiunea în anvelope depășește pragul setat (de exemplu, peste 3.3 kgf/cm2).
- Alarmă de temperatură ridicată: Se activează dacă temperatura anvelopei depășește o limită de siguranță.
- Alarmă rapidă de scurgere: Se activează dacă se detectează o scădere bruscă și semnificativă a presiunii.
Când se declanșează o alarmă, trageți imediat și în siguranță pe dreapta pentru a inspecta anvelopele. Nu continuați să conduceți cu alarma activă pentru anvelope.
4.4 Setarea parametrilor
Folosiți butonul de setare (③) și butonul de selecție (⑤) pentru a ajusta diverși parametri, cum ar fi unitățile de presiune (PSI, Bar, kgf/cm²), unitățile de temperatură (°C, °F) și pragurile de alarmă. Consultați manualul de instrucțiuni detaliat în limba japoneză pentru pașii specifici privind navigarea în meniul de setări.
5. Întreținere
5.1 Întreținerea unității de afișare
- Păstrați panoul solar curat și fără praf sau obstacole pentru a asigura o încărcare eficientă.
- Ștergeți unitatea de afișare cu o cârpă moale și uscată. Evitați utilizarea de produse de curățare abrazive sau solvenți.
- Dacă bateria unității de afișare este descărcată din cauza luminii solare insuficiente, o puteți încărca prin portul USB (⑥) folosind un cablu USB standard (nu este inclus).
5.2 Întreținerea senzorului
- Senzorii interni sunt proiectați pentru o durată lungă de viață (peste 5 ani) și nu necesită baterii înlocuibile de către utilizator.
- Verificați periodic dacă există deteriorări vizibile ale tijelor supapelor în timpul inspecțiilor anvelopelor.
- Dacă un senzor funcționează defectuos sau bateria acestuia se descarcă după durata de viață așteptată, acesta va trebui înlocuit de un profesionist.
6. Depanare
Dacă întâmpinați probleme cu sistemul dumneavoastră Steelmate TP-S12I TPMS, consultați următoarele probleme și soluții comune:
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Fără afișaj/Afișaj oprit | Baterie descărcată pe unitatea de afișare; Unitatea nu este pornită. | Asigurați-vă că panoul solar este expus la lumina soarelui sau încărcați-l prin USB. Apăsați butonul de setare pentru a activa afișajul. |
| Nu sunt afișate date despre anvelope | Senzori neîmperecheați; Baterie senzor descărcată/defectă; Interferență semnal. | Conduceți vehiculul timp de câteva minute pentru a permite asocierea. Dacă problema persistă, consultați un profesionist pentru inspecția senzorilor. |
| Citiri inexacte | Setări incorecte ale unității; Defecțiune a senzorului. | Verificați setările unității pentru unitățile de presiune/temperatură corecte. Dacă citirile sunt în mod constant greșite, solicitați verificarea senzorilor de către un profesionist. |
| Alarma sună frecvent | Presiunea/temperatura anvelopelor în afara pragurilor setate; Pragurile de alarmă sunt prea înguste. | Verificați presiunea/temperatura reală a anvelopelor. Ajustați pragurile de alarmă dacă este necesar (consultați manualul). |
Dacă problema persistă după încercarea acestor soluții, vă rugăm să contactați serviciul de asistență pentru clienți sau un tehnician calificat.
7. Specificații
| Componentă | Caietul de sarcini |
|---|---|
| Volumul unității de afișaretage | 2.6 - 3.6V |
| Afișează temperatura de funcționare | -20°C până la 70°C (-4°F până la 158°F) |
| Senzor Voltage | 2.0 - 3.6V |
| Temperatura de funcționare a senzorului | -30°C până la 105°C (-22°F până la 221°F) |
| Interval de presiune de alarmă | 1.7 kgf/cm² < Presiune < 3.3 kgf/cm² (Reglabil) |
| Durata de viață a bateriei senzorului | 5 ani sau mai mult (neînlocuibil) |
| Greutate | 250 g (greutate totală aproximativă a pachetului) |
8. Garanție și asistență
8.1 Informații despre garanție
Sistemul TPMS steelmate TP-S12I este dotat cu un 1 ani garanție de calitate de la data achiziției. Această garanție acoperă defectele de fabricație în condiții normale de utilizare. Vă rugăm să păstrați dovada achiziției pentru reclamațiile în garanție.
Garanția nu acoperă daunele cauzate de instalare necorespunzătoare, utilizare necorespunzătoare, accidente, reparații neautorizate sau dezastre naturale.
8.2 Asistență pentru clienți
Pentru asistență tehnică, depanare dincolo de acest manual sau întrebări legate de garanție, vă rugăm să contactați distribuitorul sau să vizitați site-ul oficial Steelmate. website-ul pentru informații de contact pentru asistență.
9. Importanța TPMS
Menținerea presiunii corecte în anvelope este crucială pentru siguranța vehiculului, eficiența consumului de combustibil și longevitatea anvelopelor. Sistemul steelmate TP-S12I TPMS ajută la prevenirea situațiilor periculoase și promovează condusul economic.
Imagine: Reprezentare vizuală a beneficiilor unui sistem TPMS, inclusiv prevenirea panării, alertele privind scurgerile de aer, eficiența îmbunătățită a consumului de combustibil, uzura redusă a anvelopelor, echilibrul optim și respectarea reglementărilor obligatorii din diferite țări.
- Prevenirea perforațiilor: Depistarea timpurie a pierderii de presiune poate preveni exploziile periculoase.
- Alarmă de scurgere de aer: Notificare imediată a scurgerilor de aer lente sau rapide.
- Eficiența combustibilului: Anvelopele umflate corect reduc rezistența la rulare, ceea ce duce la un consum mai bun de combustibil.
- Durată de viață extinsă a anvelopelor: Frecarea redusă și uzura uniformă prelungesc durata de viață a anvelopelor.
- Echilibru optim: Ajută la menținerea presiunii ideale în anvelope pentru o conducere stabilă.
Conducerea cu o presiune anormală în anvelope poate duce la consecințe grave:
Imagine: Ilustrează pericolele presiunii anormale în anvelope (pană, coliziune, consum redus de combustibil) și cauzele frecvente ale scăderii presiunii în anvelope (pană, uzură naturală, deformare, condiții de drum, vreme anormală).
- Perforații: Risc crescut de deteriorare și explozie a anvelopelor.
- Coliziuni: Manevrabilitatea și performanța de frânare a vehiculului compromise.
- Economie slabă de combustibil: Anvelopele sub umflate cresc consumul de combustibil.
Cauzele frecvente ale scăderii presiunii în anvelope includ:
- Înțepături ale unghiilor sau alte obiecte străine.
- Difuzia naturală a aerului în timp.
- Deformarea sau deteriorarea anvelopei.
- Condiții de drum nefavorabile.
- Schimbări meteorologice extreme.
Imagine: O imagine care subliniază rolul sistemului Steelmate TP-S12I TPMS în protejarea siguranței familiei, prin monitorizarea în timp real, pe toate cele patru roți, a presiunii și temperaturii anvelopelor, cu capacități de încărcare solară.
