1. Introducere
This manual provides detailed instructions for the installation, operation, and maintenance of your Tbest 9-inch Android Car GPS Navigation Multimedia Player. Please read this manual thoroughly before using the product to ensure proper function and safety.
2. Informații de siguranță
- Folosiți întotdeauna dispozitivul în mod responsabil și în conformitate cu legile locale privind traficul.
- Nu încercați să instalați sau să reparați dispozitivul dacă nu sunteți calificat. Instalarea necorespunzătoare poate duce la deteriorare sau vătămări corporale.
- Evitați expunerea dispozitivului la temperaturi extreme, la lumina directă a soarelui pentru perioade lungi de timp sau la umiditate excesivă.
- Asigurați-vă că toate cablurile sunt conectate corect pentru a preveni scurtcircuitele sau pericolele electrice.
3. Conținutul pachetului
Verificați dacă toate articolele enumerate mai jos sunt incluse în pachetul dumneavoastră:
- 1 x Navigator Unit (9-inch Android Multimedia Player)
- 10 x Various Connection Cables
- 4 x Camera Units
- 1 x Antenă GPS
- 1 x Manual de utilizare
- 2 x suporturi de montare
- 1 x Hole Punch
- 2 x Buffer Rings
Image: The Tbest 9-inch Android Car GPS Navigation Multimedia Player unit shown with all accompanying cables, cameras, GPS antenna, mounting brackets, and other accessories.
4. Configurare și instalare
4.1 Instrucțiuni generale de instalare
The Tbest multimedia player is designed for universal fit in various car models. Due to variations in vehicle dashboards, professional installation is recommended. Ensure the mounting location allows for clear visibility and safe operation.
4.2 Conexiuni de cablare
Carefully connect all necessary cables. Refer to your vehicle's wiring diagram and the provided cable labels for correct connections. Key connections include:
- Cabluri de alimentare: Conectați la sursa de alimentare a vehiculului (ACC, B+, masă).
- Cabluri difuzoare: Connect to your car's speaker system.
- RCA Terminals: For reverse input, video input, and audio output.
- Porturi USB: For external devices or media.
- Antena GPS: Conectați antena GPS și amplasați-o într-un loc cu lumină naturală view cerului pentru o recepție optimă a semnalului.
- Conexiuni camere: Connect the four camera units to the designated camera inputs for panoramic view funcţionalitate.
Imagine: O imagine detaliată view of the Tbest multimedia player's rear connections and the array of cables provided for power, audio, video, and peripheral devices.
5. Instrucțiuni de utilizare
5.1 Pornire/Oprire
The unit will typically power on automatically when the vehicle's ignition is turned on. To manually power off, press and hold the power button (if available) or turn off the vehicle's ignition.
5.2 Operarea ecranului tactil
The device features a 9-inch capacitive touch screen. Navigate through menus, select applications, and control functions by tapping, swiping, and pinching gestures similar to a smartphone or tablet.
5.3 Navigare GPS
The unit has built-in GPS reception. You can download navigation applications and maps directly from the Application Store for offline use. Ensure the GPS antenna is properly installed for accurate positioning.
5.4 Funcții Bluetooth
The device includes Bluetooth 4.0 for hands-free calling and music streaming (A2DP).
- Asociere: Go to the Bluetooth settings on the device, enable Bluetooth, and search for available devices. Select your phone from the list and confirm the pairing code.
- Apeluri fără mâini: Once paired, you can make and receive calls directly through the multimedia player. The phone book can be automatically loaded.
- Muzică Bluetooth: Stream audio from your paired phone to the car's speakers.
5.5 Redare multimedia
The player supports various audio formats including MP3, FLAC, APE, WMA, WAV, AAC, AMR. Video playback is also supported. You can play media from USB drives or via Bluetooth streaming.
5.6 Panoramic Camera and Recorder
The integrated 360-degree panoramic camera system provides a comprehensive view around your vehicle, aiding in safe parking. The system also supports recording, allowing you to retain video evidence if needed. Playback functionality is available directly on the unit.
5.7 Comandă la volan
The unit supports steering wheel control functions, allowing you to manage audio and other features without taking your hands off the wheel. Configuration may be required in the settings menu.
5.8 Mobile Internet (Mirror Link)
The device supports screen mirroring for both iOS (one-way projection) and Android phones (two-way connection). This allows you to display your phone's screen on the multimedia player.
5.9 Radio
Access FM, AM, and RDS radio bands. Use the touch screen interface to scan for stations and save presets.

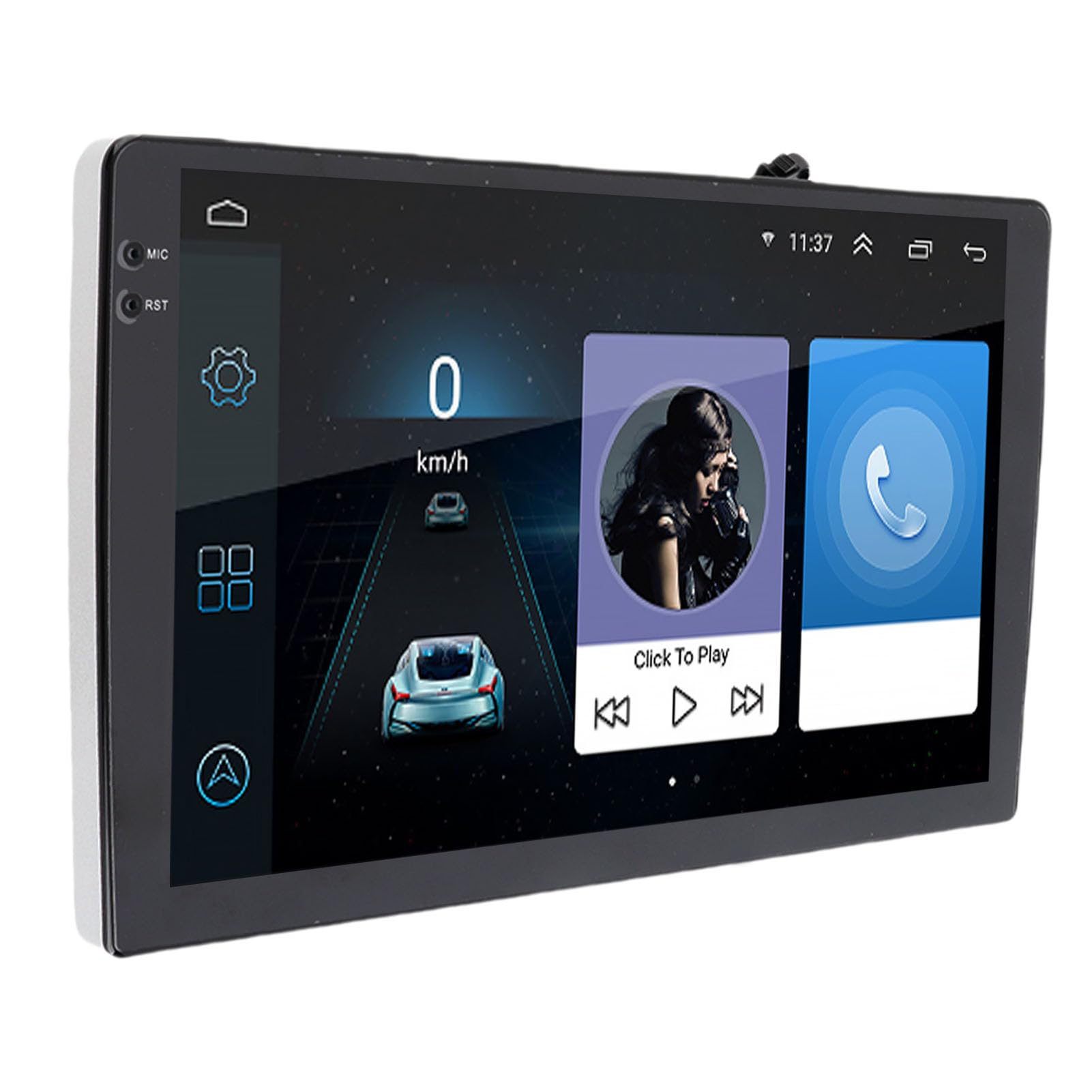

Image: The Tbest multimedia player's 9-inch screen showing a typical user interface with navigation on the left and media playback controls on the right.
6. Întreținere
6.1 Curățarea ecranului
Folosiți o lavetă moale, fără scame, pentru a șterge ușor ecranul. Pentru petele persistente, ștergeți ușor.ampClătiți laveta cu apă sau cu o soluție de curățare a ecranelor concepută pentru electronice. Evitați substanțele chimice dure sau materialele abrazive.
6.2 Actualizări de software
Periodically check for software updates to ensure optimal performance and access to new features. Updates can usually be performed via a Wi-Fi connection or USB. Follow the on-screen prompts for any available updates.
7. Depanare
If you encounter issues with your Tbest multimedia player, refer to the following common problems and solutions:
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Fără putere | Cablare incorectă, siguranță arsă, problemă cu alimentarea vehiculului. | Verificați conexiunile cablurilor de alimentare, inspectați siguranțele vehiculului, asigurați-vă că contactul este cuplat. |
| Fără semnal GPS | GPS antenna not connected, antenna obstructed, poor satellite reception. | Asigurați-vă că antena GPS este conectată în siguranță și amplasată într-o zonă transparentă. view din cer. Mutați-vă într-o zonă deschisă. |
| Bluetooth nu se conectează | Bluetooth off on device/phone, incorrect pairing, interference. | Asigurați-vă că Bluetooth este activat pe ambele dispozitive. Ștergeți asocierile anterioare și reconectați-le. Reporniți ambele dispozitive. |
| Ecranul tactil nu răspunde | Eroare software, deteriorarea ecranului. | Reporniți unitatea. Dacă problema persistă, contactați asistența. |
| Camera foto View Nu se afișează | Camera cables loose, camera malfunction. | Check all camera connections. Ensure the vehicle is in reverse (if applicable for rear camera). |
Dacă problema persistă după încercarea acestor soluții, vă rugăm să contactați serviciul de asistență pentru clienți.
8. Specificații
| Caracteristică | Caietul de sarcini |
|---|---|
| Dimensiunea ecranului | 9 inci |
| Sistem de operare | Android |
| Rezoluția ecranului | 1024 x 600 |
| Navigare GPS | Support (Offline maps via app store) |
| Versiune Bluetooth | 4.0 (A2DP, Hands-free, Phone Book) |
| Trupe de radio | FM, AM, RDS |
| Putere Amplifier Chip | TDA7388 |
| Camera Host Chip | For HiSilicon 3520DV300 |
| Unghiul camerei | 181 de grade |
| Pixelul camerei | 1MP (Resolution: 1280 x 720P) |
| Vol. De lucrutage | DC9V-24V |
| Curent de lucru | 500mA (DC12V) |
| Temperatura de operare | 35°C - 75°C (Host), -25°C - 90°C (Camera) |
| Conectivitate | USB, Wi-Fi |
| Formate audio acceptate | MP3, FLAC, APE, WMA, WAV, AAC, AMR, etc. |
| Ieșire video | CVBS, VGA |
| Waterproof Grade (Camera) | IP67 |
| Dimensiunile produsului | 9 x 9 x 9 inci |
| Greutatea articolului | 3.38 lire sterline |
9. Garanție și asistență
Your Tbest multimedia player comes with a standard manufacturer's warranty. Please refer to the warranty card included in your package for specific terms and conditions. For technical support, troubleshooting assistance, or warranty claims, please contact your retailer or the Tbest customer service department.
Informații de contact: (Please refer to your purchase documentation or the official Tbest website for current contact details.)
