1. Produs terminatview
The COSTWAY Portable Air Conditioner (Model FP10122US-WH) is a versatile unit designed to provide cooling, dehumidification, and fan-only operation. It features an 8000 BTU cooling capacity, suitable for rooms up to 230 sq.ft., and can remove up to 40 pints of moisture per day in dehumidifier mode. The unit includes a smart touch panel, LED display, and a remote control for convenient operation. Its portable design with built-in handles and universal casters allows for easy movement.
Figure 1: The portable air conditioner highlighting its three operational modes: cooling, dehumidifying, and fan.
Figura 2: lateral view of the unit displaying its dimensions (13"D x 13"W x 27.5"H) and key features such as 3-in-1 operation, sleep mode, 2 speed settings, remote control, LED display, low noise, energy saving, and included window kit.
2. Informații de siguranță
Vă rugăm să citiți cu atenție toate instrucțiunile de siguranță înainte de a utiliza aparatul. Nerespectarea acestor instrucțiuni poate duce la electrocutare, incendiu sau vătămări corporale.
- Asigurați-vă că sursa de alimentare corespunde volumuluitage specificată pe eticheta cu caracteristicile tehnice ale unității.
- Nu utilizați unitatea cu un cablu sau un ștecher deteriorat.
- Mențineți unitatea în poziție verticală în timpul transportului și funcționării pentru a preveni scurgerile de agent frigorific.
- Nu blocați orificiile de admisie sau de evacuare a aerului. Mențineți o distanță de cel puțin 30 cm față de pereți sau alte obiecte.
- Nu introduceți degetele sau obiecte în orificiile de ventilație.
- Deconectați unitatea înainte de curățare sau de efectuarea oricărei operațiuni de întreținere.
- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate sau instruite cu privire la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor.
- The unit contains R410A refrigerant. Do not attempt to service the refrigerant system yourself. Contact qualified service personnel.
3. Configurare și instalare
Proper installation is crucial for the efficient operation of your portable air conditioner. The unit comes with an adjustable window kit and exhaust hose for easy setup.
3.1 Despachetarea
- Scoateți cu grijă unitatea și toate accesoriile din ambalaj.
- Verificați dacă există daune în timpul transportului. Dacă constatați daune, nu utilizați unitatea și contactați serviciul de asistență pentru clienți.
- Păstrați materialele de ambalare pentru depozitare sau transport viitor.
3.2 Instalarea kitului pentru ferestre și a furtunului de evacuare
The adjustable window kit is designed for both vertical and horizontal sliding windows, fitting openings from 25.5 to 47 inches.
- Attach the hose connector to the exhaust hose.
- Connect the exhaust hose to the air outlet on the back of the air conditioner.
- Ajustați kitul pentru ferestre pentru a se potrivi cu deschiderea ferestrei dumneavoastră.
- Insert the window kit adapter into the adjusted window kit.
- Fixați kitul pentru ferestre la locul lui, asigurând o etanșare strânsă pentru a preveni scurgerile de aer.
- Extend the exhaust hose and connect it to the window kit adapter. Ensure the hose is not kinked or bent sharply to allow for proper airflow.
Figure 3: Components of the window kit and exhaust hose, along with installation diagrams for vertical and horizontal sliding windows. The maximum length of the exhaust hose is 62 inches.
4. Instrucțiuni de utilizare
Your portable air conditioner can be operated using the control panel on the unit or the included remote control.
4.1 Panou de control și telecomandă prin intermediulview

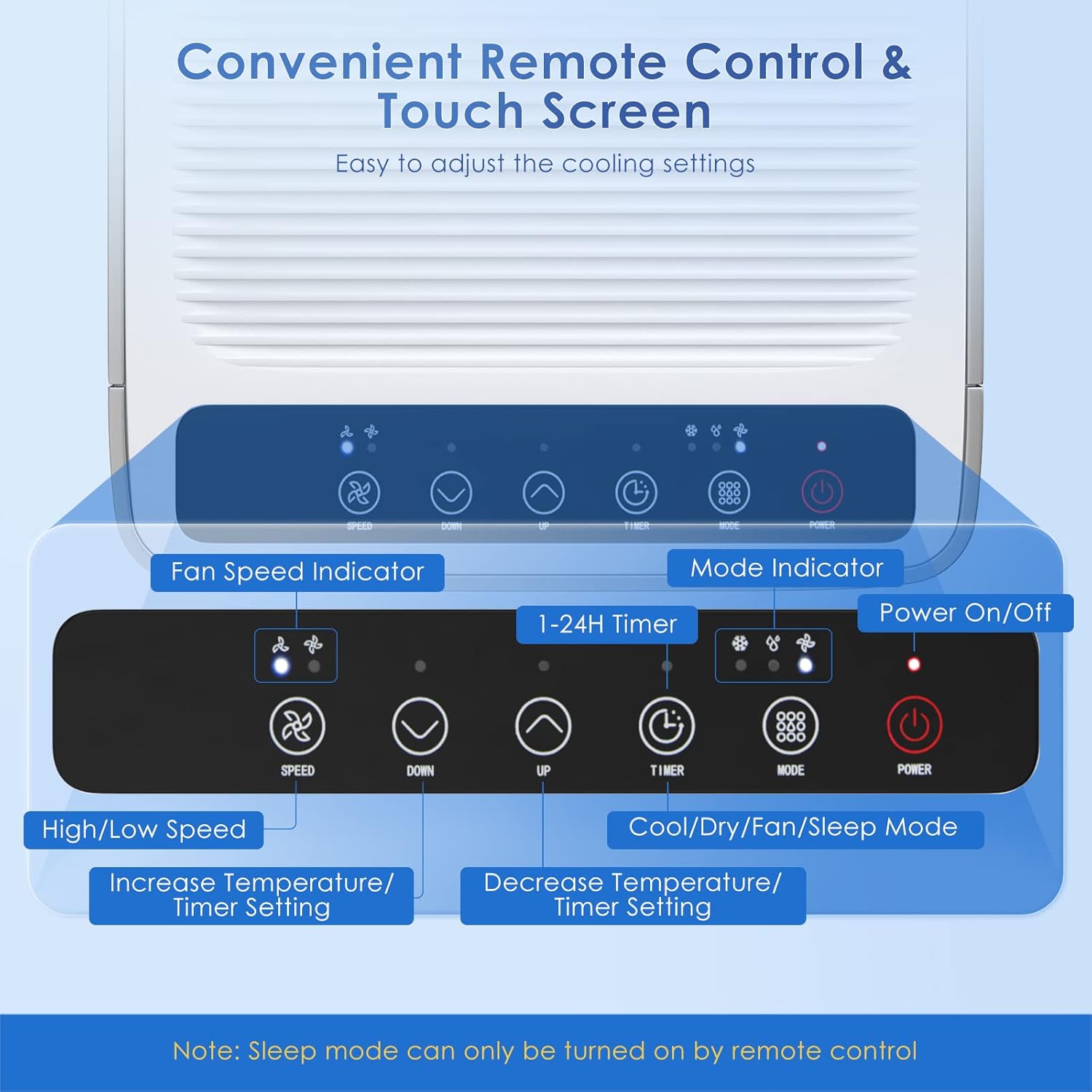

Figure 4: The smart touch control panel and remote control. Buttons include Power On/Off, Cool/Dry/Fan Mode, 1-24H Timer, Increase/Decrease Temperature/Timer Setting, High/Low Fan Speed, Fan Speed Indicator, and Mode Indicator. Note: Sleep mode can only be activated via remote control.
4.2 Moduri de operare
- Mod de răcire: Press the 'MODE' button until the snowflake icon is lit. Use the 'UP' and 'DOWN' buttons to set your desired temperature (60.8°F-87.8°F / 16°C-32°C).
- Modul dezumidificator: Press the 'MODE' button until the water drop icon is lit. The unit will remove up to 40 pints of moisture per day.
- Mod ventilator: Press the 'MODE' button until the fan icon is lit. Use the 'SPEED' button to select between high or low fan speed.
4.3 Timer and Sleep Mode
- Funcția de cronometru: Press the 'TIMER' button to set an auto-on or auto-off time from 1 to 24 hours. Use the 'UP' and 'DOWN' buttons to adjust the duration.
- Modul de somn: Activate Sleep Mode using the remote control. This mode operates at a lower fan speed and reduced noise level for comfortable sleep, automatically adjusting temperature over time.
Figure 5: The air conditioner in a bedroom setting, demonstrating its quiet operation (≤55dB) and 1-24 hour timer for peaceful sleep.
4.4 Video Guide: Product Features and Operation
Video 1: An official product video demonstrating the key features and operational aspects of the COSTWAY Portable Air Conditioner, including its portability, control panel, automatic swing function, and easy installation.
5. Întreținere
Întreținerea regulată asigură o performanță optimă și prelungește durata de viață a aparatului de aer condiționat.
5.1 Curăţarea filtrului de aer
The unit is equipped with a removable and reusable filter screen to maintain air quality.
- Deconectați aparatul de aer condiționat de la priză.
- Locate the filter screen on the back of the unit.
- Gently pull out the filter screen.
- Wash the filter screen under running water with a mild detergent.
- Lăsați filtrul să se usuce complet la aer înainte de a-l reintroduce în unitate.
- Curățați filtrul la fiecare două săptămâni sau mai des, în funcție de utilizare și de calitatea aerului.
Figure 6: Demonstrating the removal of the detachable and washable filter screen for cleaning.
5.2 Evacuarea apei
During dehumidification or prolonged cooling, water may accumulate in the internal reservoir. The unit has a bottom drainage hole for manual draining.
- Deconectați aparatul de aer condiționat.
- Place a shallow pan or container under the drainage hole at the bottom of the unit.
- Scoateți dopul de scurgere pentru a permite apei să se scurgă.
- După ce s-a scurs toată apa, puneți la loc dopul de scurgere în siguranță.
5.3 Depozitare
Când depozitați unitatea pentru o perioadă lungă de timp:
- Asigurați-vă că unitatea este complet golită de apă.
- Curățați filtrul de aer.
- Depozitați unitatea în poziție verticală, într-un loc uscat și răcoros.
6. Depanare
Consultați tabelul următor pentru problemele comune și soluțiile acestora.
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Unitatea nu pornește | Fără alimentare cu energie electrică; Cablul de alimentare nu este conectat la priză; Întrerupătorul de circuit s-a declanșat. | Check power outlet; Plug in power cord securely; Reset circuit breaker. |
| Unitatea nu răcește eficient | Air filter is dirty; Room size too large; Doors/windows open; Exhaust hose not properly installed or blocked. | Clean air filter; Ensure room size is within specifications (230 sq.ft.); Close all doors and windows; Check exhaust hose for proper installation and obstructions. |
| Unitatea este zgomotoasă | Unit not on a level surface; Fan speed set too high. | Place unit on a flat, stable surface; Reduce fan speed. |
| Scurgeri de apă | Drain plug not securely closed; Unit is tilted. | Asigurați-vă că dopul de golire este închis etanș; Așezați unitatea pe o suprafață plană. |
7. Specificații
Detailed technical specifications for the COSTWAY Portable Air Conditioner (Model FP10122US-WH).
| Caietul de sarcini | Valoare |
|---|---|
| Marca | COSTWAY |
| Numărul de model | FP10122US-WH |
| Capacitate de răcire (ASHRAE) | 8000 BTU |
| Capacitate de răcire (SACC) | 5000 BTU |
| Zona de acoperire | Până la 230 sq.ft. |
| Capacitate de dezumidificare | 40 halbe/zi |
| Flux de aer | 290 m³/h |
| Nivel de zgomot | 55 de decibeli |
| Voltage | 115 volți (AC) |
| Wattage | 920 wați |
| Agent frigorific | R410A |
| Dimensiunile produsului | 13 x 13 x 27.5 inci |
| Greutatea articolului | 54.9 lire sterline |
| Tip material | Plastic ABS |
8. Garanție și asistență
This product is covered by a manufacturer's warranty. Please refer to the warranty card included in your product packaging for specific terms and conditions. For technical assistance, troubleshooting not covered in this manual, or warranty claims, please contact COSTWAY customer support.
Contact information can typically be found on the official COSTWAY website sau pe bonul fiscal.
