Manual de utilizare SriHome NVS009 NVR sistem de camere IP wireless cu 4 canale

1. Introducere

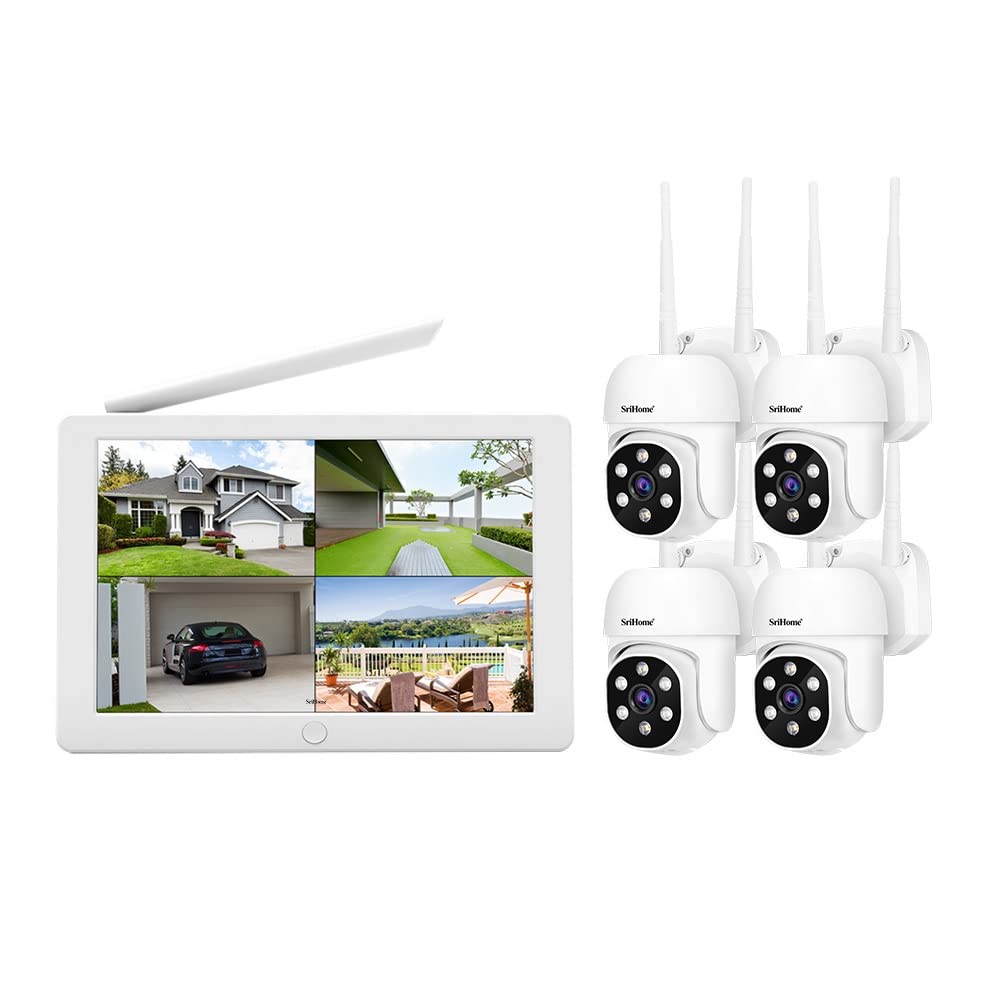

Imagine: Sistemul NVR SriHome NVS009, care prezintă unitatea NVR cu monitor LCD de 10.1 inci alături de patru camere IP wireless.

Acest manual de utilizare oferă instrucțiuni detaliate pentru instalarea, operarea și întreținerea sistemului de camere IP wireless SriHome NVS009 NVR cu 4 canale. Vă rugăm să citiți cu atenție acest manual înainte de a utiliza produsul pentru a asigura o configurare corectă și performanțe optime. Păstrați acest manual pentru referințe ulterioare.

Sistemul SriHome NVS009 dispune de un NVR cu ecran LCD de 10.1 inci, care acceptă înregistrare video în rețea wireless 1080P/960P/720P. Include un modul WIFI wireless dedicat încorporat pentru o transmisie stabilă a semnalului și capacități anti-interferențe puternice. Sistemul acceptă până la 8 camere wireless și oferă funcționalitate plug-and-play, afișând imagini imediat după pornire, fără a fi nevoie de asociere WIFI. De asemenea, acceptă utilizare mixtă cu fir și wireless, stocare pe hard disk de până la 8 TB, acces de la distanță P2P și un mod wireless bridge cu o rază de acțiune de până la 60 de metri.

Imagine: O infografică care rezumă caracteristicile cheie ale sistemului SriHome NVS009, inclusiv ecran de 10.1 inci, conexiune WiFi, rezoluție FHD (1920x1080), Plug & Play, compresie H.265+, detectare mișcare, audio bidirecțional, redare de la distanță, suport HDD de 8 TB și telecomandă mobilă. View.

2. Informații de siguranță

• Asigurați-vă că sursa de alimentare voltagcorespunde cerințelor produsului pentru a preveni deteriorarea.
• Nu expuneți NVR-ul sau camerele la temperaturi extreme, umiditate sau praf.
• Evitați amplasarea NVR-ului în lumina directă a soarelui sau în apropierea surselor de căldură.
• Nu dezasamblați și nu modificați produsul. Modificările neautorizate vor anula garanția.
• Păstrați cablurile organizate pentru a preveni riscurile de împiedicare și pentru a asigura o ventilație adecvată.
• Folosiți doar adaptoarele de alimentare furnizate.
• Pentru camerele de exterior, asigurați o instalare corectă pentru a le proteja împotriva intemperiilor, conform clasei de protecție IP66.

3. Conținutul pachetului

Vă rugăm să verificați cu atenție conținutul pachetului la despachetare. Dacă lipsesc sau sunt deteriorate articolele, contactați distribuitorul.

Imagine: Pesteview din lista de ambalaj a sistemului NVR SriHome NVS009, care prezintă NVR-ul, camerele WiFi, pinul de resetare, adaptoarele, cablul LAN, mouse-ul USB, șuruburile și ghidul rapid.

• 1x NVR Wi-Fi 4CH cu monitor
• 4x Camere IP wireless SP030
• 1x PIN de resetare
• 1x Adaptor de alimentare NVR
• 4x Adaptoare de alimentare pentru cameră
• 1x Cablu LAN de 1M
• 1 x mouse USB
• 3x șuruburi
• 1x Manual de utilizare / Ghid rapid

4. Produs terminatview

NVR 4.1 (înregistrator video de rețea) cu monitor integrat

Imagine: Unitatea NVR SriHome NVS009, cu monitor LCD încorporat de 10.1 inci, ilustrând designul său compact ca soluție integrată de NVR și afișare.

Unitatea NVR NVS009 integrează un monitor LCD de 10.1 inci, oferind o soluție compactă și convenabilă pentru viewgestionarea și gestionarea securității dvs. de fișieretage fără un afișaj extern. Dispune de o antenă cu câștig ridicat pentru conexiuni wireless stabile.

Imagine: Detaliată view a panoului din spate al NVR-ului SriHome NVS009, evidențiind diverse porturi, inclusiv ieșire audio, HDMI, VGA, LAN, USB și port de alimentare de 12V, împreună cu dimensiunile sale.

Porturi și caracteristici NVR:

• Compartiment HDD: Pentru instalarea unui hard disk intern (până la 8 TB, nu este inclus).
• Port de ieșire audio: Pentru conectarea difuzoarelor externe.
• Port HDMI: Pentru conectarea la un monitor extern sau la un televizor.
• Port VGA: Pentru conectarea la un monitor extern.
• Port LAN: Pentru conexiune la rețea prin cablu.
• Porturi USB: Pentru conectarea unui mouse USB sau a unui dispozitiv de stocare extern.
• Port de alimentare 12V: Pentru conectarea adaptorului de alimentare al NVR-ului.

4.2 Camere IP fără fir (SP030)

Imagine: Detaliată view a camerei IP wireless SriHome SP030, prezentând componentele sale, cum ar fi antenele, obiectivul, luminile infraroșii, lumina albă, butonul de resetare, difuzorul și portul de alimentare, împreună cu dimensiunile sale.

Camerele IP wireless SP030 incluse sunt concepute atât pentru utilizare în interior, cât și în exterior, având grad de impermeabilitate IP66. Acestea sunt dotate cu antene duble pentru o recepție îmbunătățită a semnalului wireless.

• Obiectiv: Capturează videoclipuri Full HD 1080P.
• Lumini infrarosii: Pentru capacitățile de vedere nocturnă.
• Lumină albă: Pentru vedere nocturnă colorată sau descurajare.
• antene: Pentru conectivitate wireless la NVR.
• Vorbitor: Pentru comunicare audio bidirecțională.
• Buton de resetare: Pentru a reseta camera la setările din fabrică.
• Port de alimentare: Pentru conectarea adaptorului de alimentare al camerei.

Imagine: Ilustrează gradul de impermeabilitate IP66 al camerei SriHome, demonstrând rezistența sa în diverse condiții meteorologice (însorit, ninsoare, averse cu tunete) și capacitățile de ieșire audio ale NVR-ului prin difuzorul încorporat, portul AUX și HDMI.

5. Ghid de instalare

5.1 Instalarea unității de hard disk (HDD) (opțional)

Sistemul NVR nu include o unitate de hard disk. Un HDD este necesar pentru înregistrare și redare. NVR-ul acceptă HDD de până la 8 TB.

1. Deșurubați capacul unității NVR.
2. Conectați cablurile de alimentare și date SATA de la NVR la HDD.
3. Fixați hard disk-ul pe carcasa NVR-ului folosind șuruburile furnizate.
4. Puneți la loc capacul NVR-ului și fixați-l cu șuruburi.
5. După pornire, navigați la setările NVR-ului pentru a formata HDD-ul nou instalat.

5.2 Configurarea inițială a sistemului

1. Conectați NVR-ul: Conectați adaptorul de alimentare al NVR-ului la portul de alimentare de 12V și introduceți-l într-o priză electrică. NVR-ul se va porni, iar ecranul LCD integrat va afișa secvența de pornire.
2. Conectați mouse-ul USB: Conectați mouse-ul USB la unul dintre porturile USB ale NVR-ului.
3. Pornirea camerelor: Conectați adaptoarele de alimentare la fiecare cameră IP wireless și introduceți-le în prizele electrice.
4. Împerecherea automată: Camerele sunt pre-împerecheate cu NVR-ul. După pornire, semnalele de pe cameră ar trebui să apară automat pe ecranul NVR-ului în câteva momente. Nu este necesară o împerechere manuală prin Wi-Fi.
5. Conexiune la rețea (opțională): Pentru acces de la distanță și funcții avansate, conectați NVR-ul la router folosind cablul LAN furnizat.

Imagine: Diagramă care ilustrează configurația „Plug and Play” a sistemului SriHome, arătând camerele conectate wireless la NVR și o diagramă „Wireless Bridge” care demonstrează capacitățile de rază extinsă prin intermediul unui releu cameră-cameră.

Sistemul acceptă un mod wireless bridge, permițând camerelor să extindă raza de acțiune wireless prin transmiterea semnalelor, cu o rază de acțiune de până la 60 de metri, în funcție de factorii de mediu, cum ar fi pereții și obstacolele.

6. Funcționare

6.1 În direct View și navigare de bază

Odată ce sistemul este pornit, semnalul live view O imagine a tuturor camerelor conectate va fi afișată pe ecranul integrat al NVR-ului. Folosiți mouse-ul USB pentru a naviga prin interfața NVR-ului.

• Faceți clic dreapta: Accesați meniul principal.
• Faceți clic stânga: Selectați opțiunile și navigați prin meniuri.
• Faceți dublu clic pe fluxul unei camere: Măriți o singură cameră viewFaceți dublu clic din nou pentru a reveni la modul multicamera. view.

6.2 Înregistrare și redare

Asigurați-vă că este instalat și formatat un HDD pentru funcționalitatea de înregistrare.

• Setări de înregistrare: Din meniul principal, navigați la „Setări de înregistrare” pentru a configura înregistrarea continuă, înregistrarea programată sau înregistrarea declanșată de mișcare pentru fiecare cameră.
• Redare: Din meniul principal, selectați „Redare”. Alegeți data, ora și canalul camerei pentru a le relua.view inregistrat footage.

6.3 Detectarea mișcării și alertele

Configurați detectarea mișcării pentru a declanșa înregistrări și alerte.

• Activare detectare mișcare: În setările NVR, accesați setările „Alarmă” sau „Detecție mișcare”. Selectați camera (camerele) dorită(e) și activați detectarea mișcării.
• Reglați sensibilitatea: Setați nivelul de sensibilitate pentru a minimiza alarmele false.
• Definiți zona de detecție: Desenați zone specifice pe ecranul camerei view unde ar trebui detectată mișcarea.
• Declanșatoare de alarmă: Configurați acțiuni la detectarea mișcării, cum ar fi înregistrarea, trimiterea de notificări (dacă sunteți conectat la internet) sau declanșarea unui sunet de alarmă.

6.4 Acces de la distanță prin aplicația SriHome

Sistemul SriHome permite accesul și controlul de la distanță prin intermediul aplicației SriHome pe telefoane mobile/tablete Android și Apple.

1. Descărcați aplicația: Caută „SriHome” în magazinul de aplicații al dispozitivului (Google Play Store pentru Android, Apple App Store pentru iOS) și instalați-l.
2. Înregistrare Cont: Deschide aplicația și înregistrează un cont de utilizator nou.
3. Adăugați dispozitiv: Asigurați-vă că NVR-ul este conectat la internet prin portul LAN. În aplicație, selectați „Adăugați dispozitiv” sau scanați codul QR afișat pe ecranul NVR-ului (de obicei, se găsește în setările de rețea sau în informațiile dispozitivului).
4. Configurare cu un singur clic: Aplicația acceptă configurare cu un singur clic pentru acces facil la internet. Urmați instrucțiunile de pe ecran din aplicație.
5. Telecomanda Viewing: Odată adăugat, puteți view fluxuri live, redarea înregistrărilor și gestionarea setărilor de la distanță de pe dispozitivul mobil.

6.5 Rotație panoramică și înclinată (pentru camere compatibile)

Dacă camerele SP030 acceptă funcționalitatea Pan & Tilt (PTZ), puteți controla mișcarea acestora prin intermediul interfeței NVR sau al aplicației SriHome.

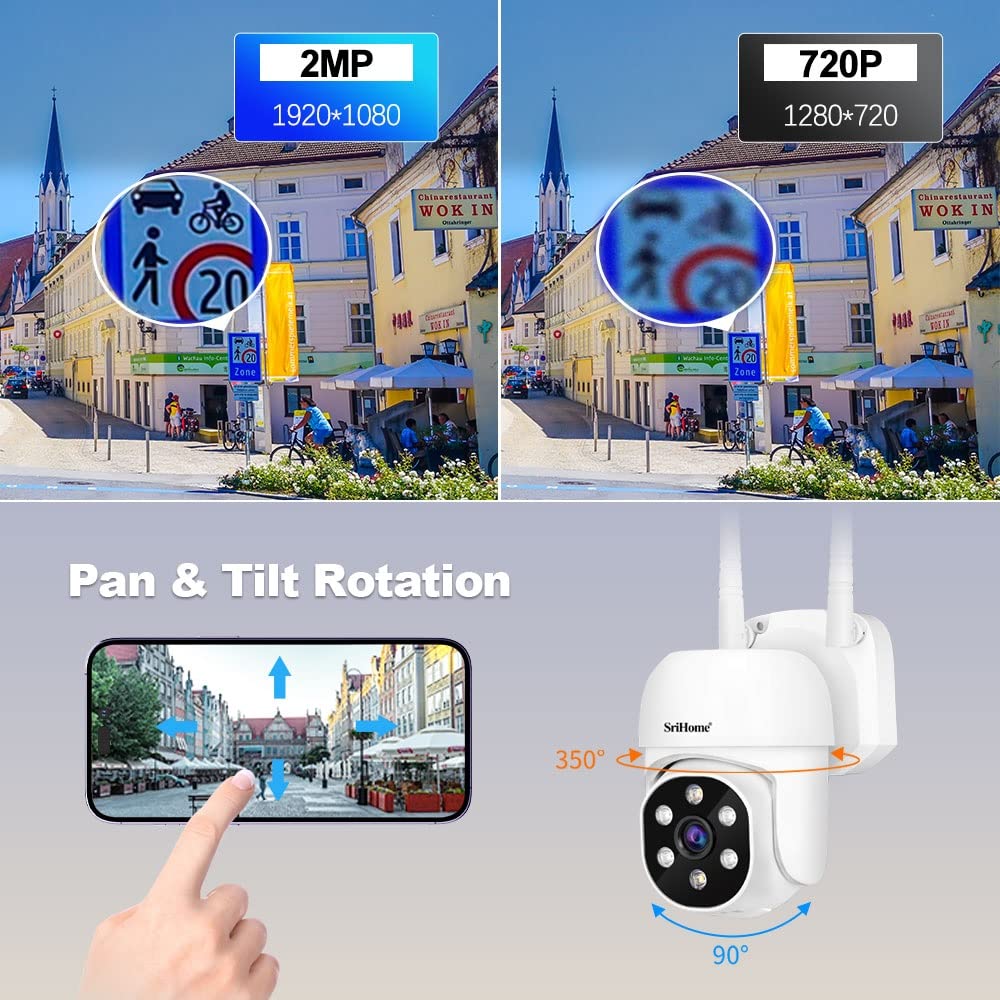

Imagine: Demonstrează capacitatea de rotire Pan & Tilt a camerei SriHome (350° pe orizontală, 90° pe verticală) și oferă o comparație vizuală între rezoluțiile video de 2MP (1920x1080) și 720P (1280x720), evidențiind diferența de claritate.

• Control NVR: În live view, selectați camera pe care doriți să o controlați. Căutați comenzile PTZ pe ecran (adesea reprezentate prin pictograme săgeată).
• Controlul aplicației: În aplicația SriHome, selectați camera și utilizați joystick-ul sau comenzile cu săgeți de pe ecran pentru a regla unghiurile de panoramare (orizontală) și de înclinare (verticală) ale camerei.

7. Întreținere

• curatenie: Folosiți o lavetă moale și uscată pentru a curăța ecranul NVR-ului și lentilele camerei. Nu utilizați agenți de curățare lichizi sau materiale abrazive.
• Actualizări firmware: Verificați periodic site-ul oficial SriHome websau aplicația SriHome pentru actualizări de firmware disponibile. Menținerea sistemului actualizat asigură performanțe și securitate optime. Urmați cu atenție instrucțiunile furnizate odată cu actualizarea firmware-ului.
• Gestionarea hard disk-ului: Verificați periodic starea HDD-ului în setările NVR-ului. Dacă HDD-ul este plin, configurați NVR-ul să suprascrie fișierele vechi.tagsau faceți manual copii de rezervă ale înregistrărilor importante și formatați unitatea.
• Conditii de mediu: Asigurați-vă că NVR-ul se află într-o zonă bine ventilată și că camerele sunt protejate de condiții meteorologice extreme, chiar și cu gradul de protecție IP66, pentru a le prelungi durata de viață.

8. Depanare

9. Specificații

10. Garanție și asistență

Produsul vine cu un 6 luni garanție conform termenilor producătorului. Pentru reclamații în garanție sau asistență tehnică, vă rugăm să contactați direct vânzătorul sau producătorul.

Producător: Shenzhen Sricctv Technology Co., Ltd

Importator/Ambalator: Megaa Electronics, megaaelectronics@gmail.com

Pentru asistență suplimentară, consultați site-ul oficial SriHome. website-ul sau contactați canalele lor de asistență pentru clienți.
