KAIWEETS KM601 Smart Multimeter

1. Introducere

Thank you for choosing the KAIWEETS KM601 Smart Multimeter. This device is a high-performance, intelligent digital multimeter designed for precise and reliable electrical measurements. It is suitable for a wide range of applications, from household electrical troubleshooting to industrial and automotive diagnostics.

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your KM601 multimeter. Please read it thoroughly before use and keep it for future reference.

1.1 Conținutul pachetului

• 1 x KAIWEETS KM601 Smart Multimeter
• 1 x Kaiweets Tool Bag
• 1 x Test Lead Set
• 6 x baterii AAA
• 1 x Manual de utilizare

Image: The KAIWEETS KM601 Smart Multimeter shown with its carrying case, test leads, and AAA batteries.

2. Informații de siguranță

Your safety is paramount. Please observe all safety warnings and operating instructions to ensure safe use and to prevent damage to the device or injury to yourself.

2.1 Instrucțiuni generale de siguranță

• Asigurați-vă întotdeauna că multimetrul este în stare bună de funcționare înainte de utilizare.
• Nu utilizați multimetrul dacă pare deteriorat sau dacă sondele de testare sunt compromise.
• Never exceed the maximum input values for any function.
• Fiți precauți când lucrați cu volumtagpeste 30V AC RMS, 42V peak sau 60V DC. Aceste voltajetagreprezintă un pericol de șoc.
• Deconectați întotdeauna alimentarea circuitului testat înainte de a conecta sau deconecta sondele de testare.
• Use the correct terminals, function, and range for your measurements.
• Țineți degetele în spatele apărătorilor de degete de pe sondele de testare în timpul măsurătorilor.
• Înlocuiți bateriile imediat ce apare indicatorul de baterie descărcată pentru a asigura citiri precise.

2.2 Certifications and Protection

The KAIWEETS KM601 multimeter is CE and RoHS certified. Its design and manufacturing strictly adhere to safety standards IEC61010-1 CAT III 1000 V, CAT IV 600 V, and pollution level 2. It features two ceramic fuses for anti-burn and overload protection, effectively safeguarding the device. The robust silicone casing provides protection against wear and electrical shocks.

3. Produs terminatview

The KM601 is designed for ease of use and versatility, offering a wide array of measurement capabilities in a compact form factor.

3.1 Multimeter Components

Image: Labeled diagram illustrating the key components and controls of the KM601 Multimeter, including the display, function buttons, input jacks, NCV sensor, and flashlight.

• Afişa: Large LED backlit screen for clear readings.
• Buton FUNCȚIE AUTOMATĂ: Activates Smart Mode or cycles through automatic functions.
• Butonul RANGE: Toggles between auto-ranging and manual ranging.
• REL HOLD Button: Data Hold function and Relative Value measurement.
• Butonul MAX MIN: Înregistrează valorile maxime și minime.
• Buton SEL: Selects different measurement modes within a function (e.g., AC/DC).
• Mufe de intrare: Dedicated ports for test leads (COM, VHz%C/T, mA, 10A).
• Senzor NCV: Vol. Fără contacttage detectare.
• Lanternă: Lumină integrată pentru iluminarea zonelor de lucru întunecate.
• Buton de alimentare: Pornește/oprește dispozitivul.

3.2 Caracteristici cheie

• Mod inteligent: Automatically identifies and measures voltage, rezistență și continuitate.
• RMS adevărat: Oferă citiri precise pentru forme de undă nesinusoidale.
• Afișare 10,000 de conturi: High resolution for precise measurements.
• Multifuncțional: Măsuri AC/DC Voltage, AC/DC Current, Resistance, Capacitance, Frequency, Duty Cycle, Diode, Temperature, Continuity, NCV, and Live Wire.
• Auto-Raming: Simplifică operarea prin selectarea automată a intervalului de măsurare corect.
• Backlit LED Display: Asigură vizibilitate în diverse condiții de iluminare.
• Păstrarea datelor: Îngheață citirea curentă de pe afișaj.
• Oprire automată: Conserves battery life by automatically powering down after inactivity.

Image: The KM601 Multimeter's display surrounded by icons representing its professional and multifunctional capabilities, such as voltage, măsurători de rezistență, capacitate, frecvență și temperatură.

4. Configurare

4.1 Instalarea bateriei

The KM601 multimeter requires 3 AAA batteries for operation. To install or replace batteries:

1. Asigurați-vă că multimetrul este oprit și deconectați toate sondele de testare.
2. Localizați capacul compartimentului bateriei pe spatele dispozitivului.
3. Folosiți o șurubelniță pentru a slăbi șurubul (șuruburile) care fixează capacul.
4. Îndepărtați capacul și introduceți cele 3 baterii AAA, respectând polaritatea corectă (+/-) așa cum este indicată în interiorul compartimentului.
5. Puneți la loc capacul compartimentului bateriei și strângeți șurubul (șuruburile).

4.2 Conectarea cablurilor de testare

Conectați întotdeauna cablul de testare negru la COM (Common) input jack. Connect the red test lead to the appropriate input jack based on the measurement you intend to perform:

• VHz%C/T: Pentru Voltage, Frequency, Duty Cycle, Capacitance, and Temperature measurements.
• mA: Pentru miliampmăsurători de curent.
• 10A: Pentru 10 Ampmăsurători de curent.

Nota: Ensure test leads are securely inserted into the correct jacks before taking any measurements.

5. Instrucțiuni de utilizare

The KAIWEETS KM601 offers various measurement modes. The Smart Mode simplifies common tasks, while other functions can be selected manually.

5.1 Smart Mode (AUTO FUNC)

La pornire, multimetrul trece implicit la Modul Inteligent. În acest mod, dispozitivul detectează și măsoară automat tensiunea AC/DC.tage, resistance, and continuity, providing the best resolution without manual range selection.

Image: The KM601 Multimeter's display showing 'AUTO Smart Mode' with icons for voltage, resistance, and continuity, indicating its automatic detection capabilities.

5.2 Funcții specifice de măsurare

To access other functions, press the AUTO FUNC button repeatedly to cycle through available modes, or use the SEL button to switch between AC/DC or other sub-functions.

• VoltagMăsurare (AC/DC):
  Connect test leads to COM and VHz%C/T jacks. Select Voltage mode. The multimeter will automatically detect AC or DC voltage in Smart Mode. For manual selection, press SEL.
• Măsurarea rezistenței:
  Connect test leads to COM and VHz%C/T jacks. Select Resistance mode. Ensure the circuit is de-energized before measuring resistance.
• Test de continuitate:
  Connect test leads to COM and VHz%C/T jacks. Select Continuity mode. The multimeter will emit an audible beep if continuity is detected (resistance below a certain threshold).
• Măsurarea capacității:
  Connect test leads to COM and VHz%C/T jacks. Select Capacitance mode. Discharge capacitors before testing.
• Măsurarea frecvenței:
  Connect test leads to COM and VHz%C/T jacks. Select Frequency mode.
• Test de diodă:
  Connect test leads to COM and VHz%C/T jacks. Select Diode mode.
• Măsurarea temperaturii:
  Connect the included K-type thermocouple to the VHz%C/T and COM jacks. Select Temperature mode.
• NCV (Vol. Fără contact)tage) Detectare:
  Hold the top of the multimeter near a live wire or outlet. The NCV sensor will detect AC voltage without direct contact, indicated by an audible alarm and visual indicator.
• Current Measurement (AC/DC, 10A):
  AVERTIZARE: Ensure the circuit is open before connecting the multimeter in series for current measurement. Connect the black test lead to COM and the red test lead to either the mA or 10A jack, depending on the expected current. Select the appropriate Current mode.

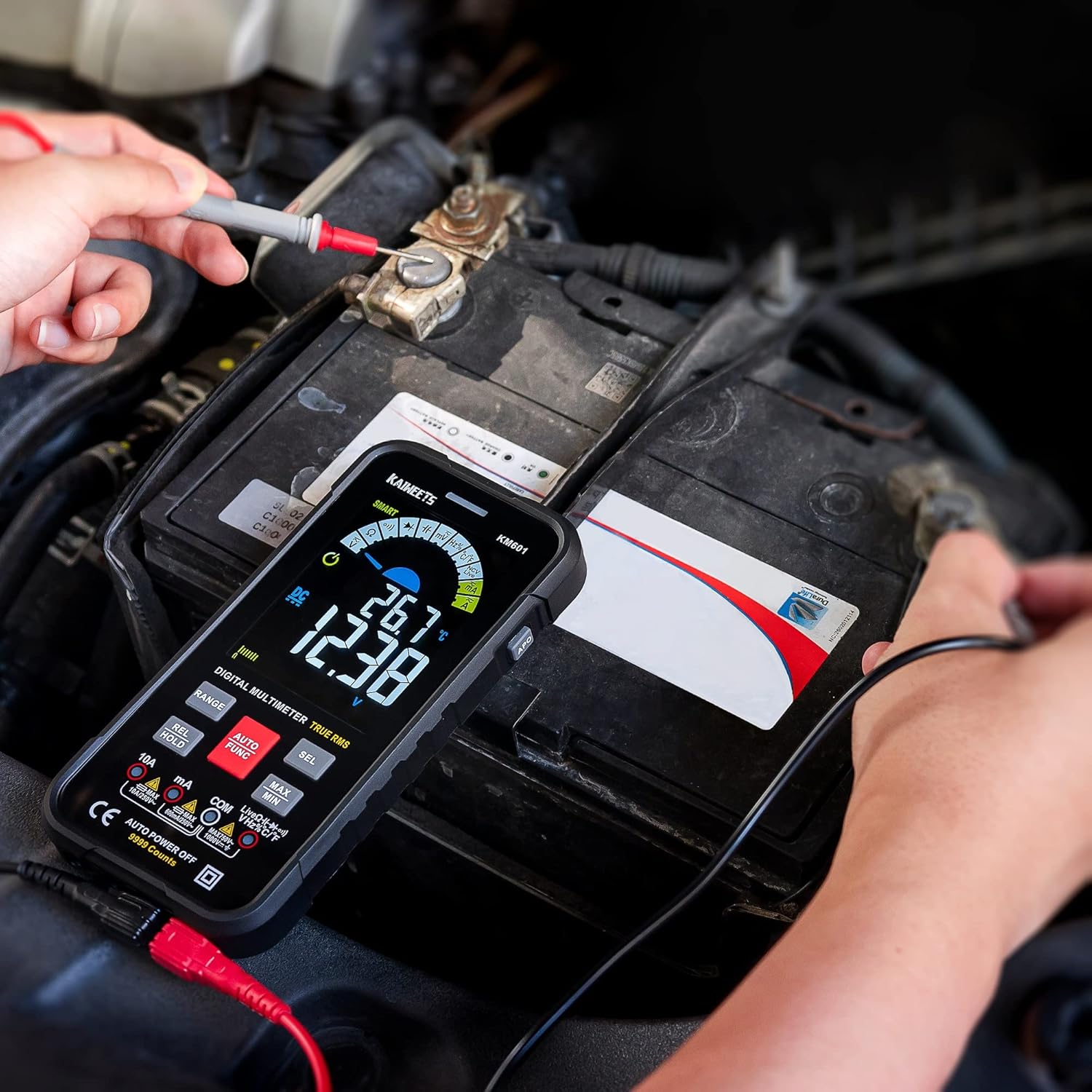

Image: The KM601 Multimeter in use, measuring the voltage of a car battery, demonstrating its practical application.

5.3 funcții suplimentare

• Data Hold (REL HOLD button): Press briefly to freeze the current reading on the display. Press again to release.
• Relative Value (REL HOLD button): Press and hold to enter relative measurement mode. This displays the difference between the current reading and a stored reference value.
• MAX/MIN (MAX MIN button): Press to display the maximum or minimum reading recorded since the function was activated.
• Lanternă: Press the flashlight button on the side to turn the integrated LED light on or off.

6. Întreținere

Proper maintenance ensures the longevity and accuracy of your KAIWEETS KM601 multimeter.

6.1 Curățare

Ștergeți carcasa cu reclamăamp cloth and mild detergent. Do not use abrasives or solvents. Keep the input jacks free of dust and debris.

6.2 Înlocuirea bateriei

Când indicatorul de baterie descărcată apare pe afișaj, înlocuiți bateriile imediat pentru a menține precizia măsurătorii. Consultați Secțiunea 4.1 pentru instrucțiuni de instalare a bateriilor.

6.3 Depozitare

Dacă multimetrul nu este utilizat pentru o perioadă lungă de timp, scoateți bateriile pentru a preveni scurgerile. Depozitați dispozitivul într-un loc răcoros și uscat, ferit de lumina directă a soarelui și de temperaturi extreme.

7. Depanare

If you encounter issues with your KM601 multimeter, refer to the following common problems and solutions:

• Fără afișaj/Pornire:

  • Verificați dacă bateriile sunt instalate corect și au o încărcare suficientă. Înlocuiți-le dacă este necesar.
  • Asigurați-vă că butonul de pornire este apăsat ferm.
• Citiri inexacte:

  • Verify that test leads are securely connected to the correct input jacks.
  • Asigurați-vă că ați selectat funcția și intervalul corect pentru măsurare.
  • Verificați nivelul bateriei; bateriile descărcate pot afecta precizia.
  • Ensure the circuit under test is properly isolated or de-energized if required for the measurement (e.g., resistance).
• Testul de continuitate nu emite bip-uri:

  • Asigurați-vă că circuitul este dezactivat.
  • Check if the resistance is too high for continuity detection.
  • Verify test leads are not damaged.
• NCV nu detectează:

  • Ensure the NCV sensor is placed close enough to the AC voltage sursa.
  • The NCV function is for detection, not precise measurement.

If the problem persists after attempting these solutions, please contact KAIWEETS customer support for assistance.

8. Specificații

9. Garanție și asistență

KAIWEETS is committed to providing high-quality products and excellent customer service.

Your KAIWEETS KM601 Smart Multimeter comes with a Serviciu post-vânzare pe 36 de luni şi suport tehnic pe viață.

If you have any questions, concerns, or require technical assistance, please do not hesitate to contact KAIWEETS customer support. Refer to the contact information provided in your product packaging or on the official KAIWEETS website-ul.
