EGLO USA 204545A Brandel Collection Outdoor Wall Mount 8.5-Inch Instruction Manual

Instrucțiuni importante de siguranță

Vă rugăm să citiți și să înțelegeți toate instrucțiunile înainte de a începe instalarea. Nerespectarea acestor instrucțiuni poate duce la electrocutare, incendiu sau alte pericole care ar putea provoca vătămări corporale sau daune materiale.

• Always turn off the main power supply at the circuit breaker before beginning installation, replacing bulbs, or performing any maintenance.
• Consultați un electrician calificat dacă nu sunteți sigur de procesul de instalare sau dacă aveți întrebări legate de instalarea electrică.
• Utilizați numai tipul de bec și wattage specificat pentru acest dispozitiv de fixare.
• Nu depășiți puterea maximătage indicat pe dispozitiv.
• This product is designed for outdoor use. Ensure all connections are properly sealed against moisture.
• Propunerea 65 Avertisment: Acest produs poate conține substanțe chimice cunoscute de statul California pentru a provoca cancer și malformații congenitale sau alte vătămări ale reproducerii. Spălați-vă mâinile după manipulare.

Produs terminatview

The EGLO USA 204545A Brandel Collection Outdoor Wall Mount is a single-light fixture designed to provide illumination for exterior spaces. It features a durable metal construction with a rust finish and a clear glass shade, suitable for various outdoor architectural styles.

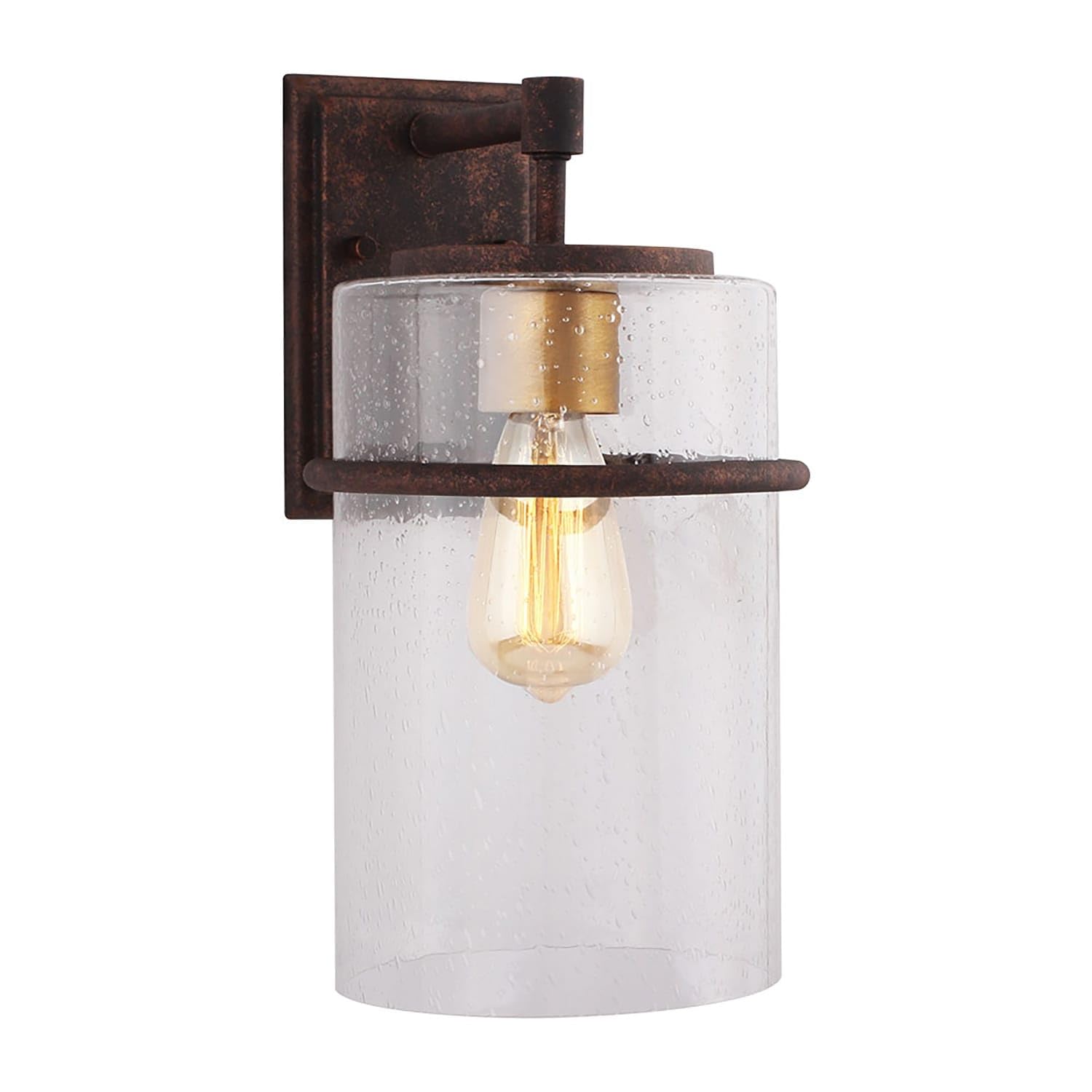

Imagine: față view of the EGLO USA 204545A Outdoor Wall Mount, showing its dimensions: Length 8.5 inches, Width 9.5 inches, Height 14.5 inches.

Conținutul pachetului

Verify that all components are present before beginning installation. If any parts are missing or damaged, do not attempt to assemble or install the product. Contact customer support for assistance.

• One (1) Light Fixture (Model 204545A)
• Elemente de montare (șuruburi, piulițe de sârmă)
• Manual de instructiuni

Notă: Becul nu este inclus și trebuie achiziționat separat.

Instrucțiuni de instalare

Instrumente necesare (nu sunt incluse):

• Șurubelniță cu cap Phillips
• Șurubelniță cu cap plat
• Dispozitive de dezimbrare
• Bandă electrică
• Ochelari de siguranță

Instalare pas cu pas:

1. Opriți alimentarea: Locate the circuit breaker controlling the outdoor lighting circuit and turn off the power. Verify the power is off using a voltage tester.
2. Pregătiți suprafața de montare: If replacing an existing fixture, carefully remove it. Ensure the electrical junction box is securely mounted and clean.
3. Atașați placa de montare: Secure the fixture's mounting plate to the junction box using the provided screws. Ensure the plate is level and tight.
4. Faceți conexiuni electrice:
   • Conectați negru sârmă de la dispozitivul de fixare la negru firul (cald) din cutia de joncțiune folosind o piuliță pentru sârmă.
   • Conectați alb sârmă de la dispozitivul de fixare la alb firul (nul) din cutia de joncțiune folosind o piuliță pentru sârmă.
   • Conectați sol sârmă (cupru gol sau verde) de la dispozitivul de iluminat la sol firul de la cutia de joncțiune (sau la șurubul verde de împământare de pe placa de montare) folosind o piuliță pentru sârmă.
   Asigurați-vă că toate conexiunile sunt sigure și izolate cu bandă izolatoare, dacă este necesar.
5. Montați dispozitivul: Carefully tuck all wires into the junction box. Align the fixture with the mounting plate and secure it using the provided screws.
6. Install Bulb and Shade: Insert a compatible incandescent bulb (not included) into the socket. Carefully attach the glass shade to the fixture according to the design.
7. Restabiliți puterea: Turn the power back on at the circuit breaker. Test the light fixture to ensure proper operation.

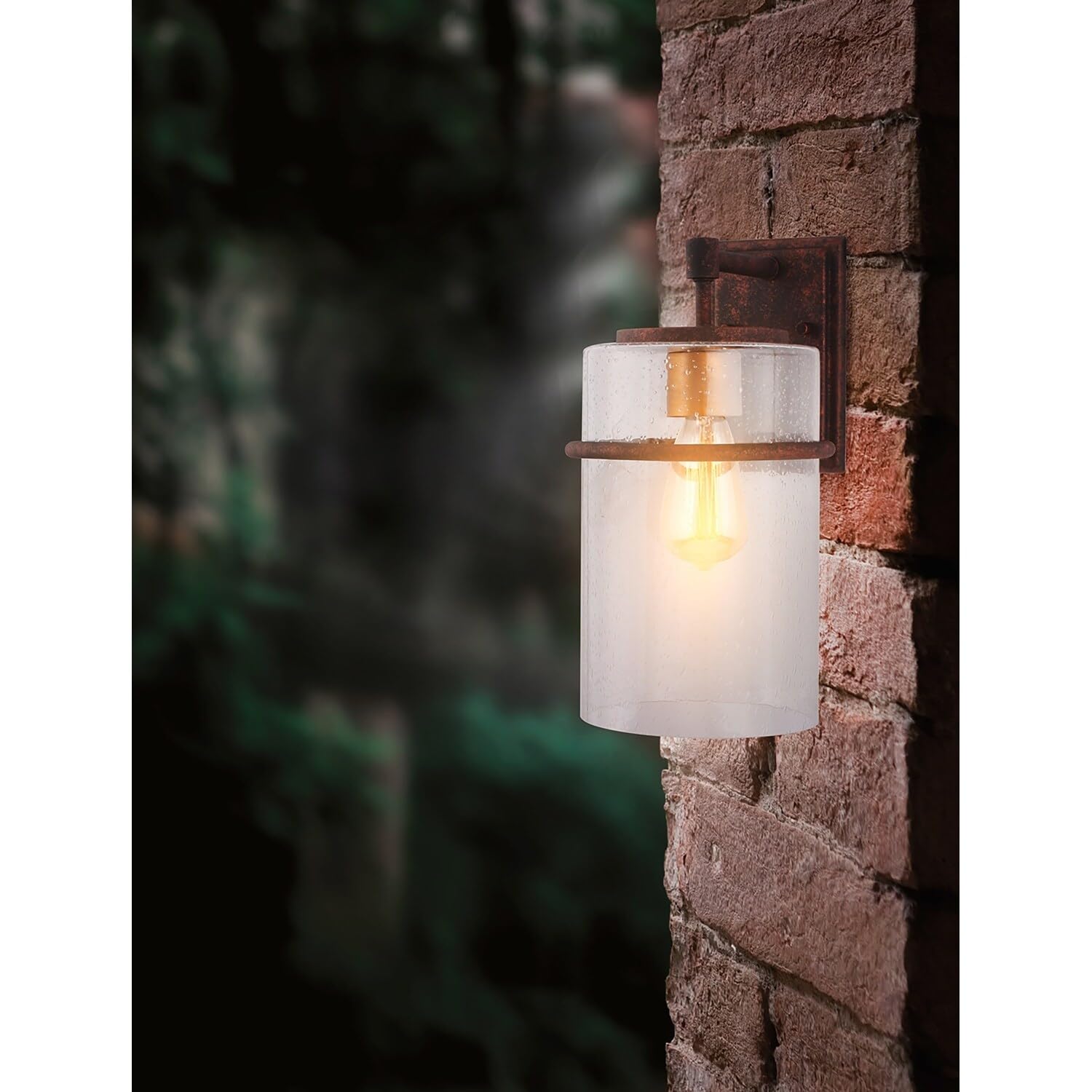

Image: The EGLO USA 204545A Outdoor Wall Mount installed and illuminated on an exterior brick wall, demonstrating its appearance in an outdoor setting.

Instrucțiuni de operare

This outdoor wall mount operates like a standard light fixture. Once properly installed and wired, it is controlled by the wall switch connected to its circuit.

• Ensure the correct incandescent bulb is installed.
• Flip the connected wall switch to the 'ON' position to illuminate the fixture.
• Flip the connected wall switch to the 'OFF' position to turn off the fixture.

Întreţinere

curatenie:

• Opriți întotdeauna alimentarea cu energie a corpului de iluminat înainte de curățare.
• Ștergeți dispozitivul cu o cârpă moale și uscată.
• Nu utilizați agenți de curățare abrazivi, solvenți sau agenți de lustruire, deoarece aceștia pot deteriora finisajul sau sticla.
• For glass components, a mild glass cleaner can be used, applied to a cloth first, not directly to the fixture.

Înlocuire bec:

• Turn off the power to the fixture at the circuit breaker.
• Lăsați becul să se răcească complet înainte de a-l atinge.
• Carefully remove the glass shade if necessary to access the bulb.
• Unscrew the old bulb counter-clockwise.
• Screw in a new, compatible incandescent bulb (120 Volts) clockwise until snug. Do not overtighten.
• Reatașați abajurul de sticlă.
• Restore power and test the new bulb.

Depanare

If your EGLO outdoor wall mount is not functioning correctly, refer to the following common issues and solutions:

• Lumina nu se aprinde:
  • Verificați dacă există curent la întrerupătorul de circuit.
  • Asigurați-vă că întrerupătorul de perete este în poziția „ON”.
  • Verify the bulb is securely screwed into the socket and is not burnt out. Replace if necessary.
  • Check electrical connections for proper wiring (ensure all wires are securely connected).
• Pâlpâituri de lumină:
  • Asigurați-vă că becul este strâns complet în soclu.
  • Check for loose wire connections at the fixture or junction box.
  • Încearcă un alt bec pentru a exclude o defecțiune.
• Fixture appears loose:
  • Opriți alimentarea la întrerupătorul de circuit.
  • Tighten the mounting screws that secure the fixture to the mounting plate and junction box.

Dacă acești pași nu rezolvă problema, contactați serviciul de asistență pentru clienți pentru asistență suplimentară.

Specificații

Informații despre garanție

This EGLO USA 204545A Outdoor Wall Mount is covered by a Garanție de 1 an de la producător de la data achiziției. Această garanție acoperă defectele de materiale și de fabricație în condiții normale de utilizare.

The warranty does not cover damage caused by improper installation, misuse, abuse, accidents, modifications, or normal wear and tear. For warranty claims or service, please retain your proof of purchase and contact EGLO customer support.

Asistență pentru clienți

For technical assistance, replacement parts, or warranty inquiries, please contact EGLO customer support.

• Marca: EGLO
• Magazin online: Vizitați magazinul EGLO pe Amazon

Please have your model number (204545A) and proof of purchase ready when contacting support.
