1. Produs terminatview
Thank you for choosing the TOTAL Cordless Impact Driver. This powerful and versatile tool is designed for a wide range of fastening and loosening applications, from DIY projects to automotive repairs. Its robust brushless motor ensures long-lasting performance and efficiency. Please read this manual thoroughly before operation to ensure safe and effective use.
Image 1.1: The TOTAL Cordless Impact Driver kit, including the tool, two batteries, charger, sockets, and a carrying bag.
2. Instrucțiuni de siguranță
Respectați întotdeauna măsurile de siguranță de bază pentru a reduce riscul de incendiu, electrocutare și vătămare corporală.
- Siguranța zonei de lucru: Păstrați zona de lucru curată și bine iluminată. Zonele aglomerate sau întunecate pot provoca accidente. Nu utilizați scule electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau prafului inflamabile.
- Siguranta electrica: Evitați contactul corpului cu suprafețe legate la pământ (de exemplu, țevi, calorifere, aragazuri, frigidere). Nu expuneți uneltele electrice la ploaie sau la condiții de umezeală.
- Siguranța personală: Purtați întotdeauna echipament de protecție a ochilor. Folosiți echipament de protecție auditivă atunci când utilizați mașina pentru perioade lungi de timp. Îmbrăcați-vă corespunzător; nu purtați haine largi sau bijuterii. Țineți părul, hainele și mănușile departe de piesele în mișcare.
- Utilizarea și îngrijirea uneltelor: Nu forțați unealta electrică. Folosiți unealta corectă pentru aplicația dumneavoastră. Deconectați acumulatorul de la unealta electrică înainte de a efectua orice reglaje, schimba accesorii sau depozita unealta electrică.
- Utilizarea și îngrijirea bateriei: Recharge only with the charger specified by the manufacturer. Do not use battery packs with any other power tools. Do not short-circuit a battery pack.
3. Conținutul pachetului
Verificați dacă toate articolele sunt prezente și în stare bună la deschiderea coletului:
- 1 x TOTAL Cordless Impact Driver
- 2 baterii litiu-ion de 20V 2.0Ah
- 1 x Încărcător rapid
- 4 x Screw Bits (sockets)
- 1 x Canvas Carrying Bag
- 1 x Manual de utilizare
4. Caracteristicile produsului
- Motor fără perii: Ensures longer tool life, reduced wear, and increased efficiency compared to traditional brushed motors.
- Ieșire cuplu mare: Delivers 300 NM of torque, suitable for demanding fastening and loosening tasks.
- Controlul vitezei variabile: Speed ranges from 0 to 2300 RPM for precise control over various applications.
- 1/2" Hexagonal Chuck: Permite schimbarea rapidă și ușoară a biților.
- Lampă de lucru LED integrată: Illuminates the work area for improved visibility in low-light conditions.
- Indicator de încărcare a bateriei: Displays the remaining battery power level.
- Ergonomic and Lightweight Design: Provides comfortable handling and reduces user fatigue.
- Cârlig pentru curea: Conveniently attach the tool to your belt for easy access.

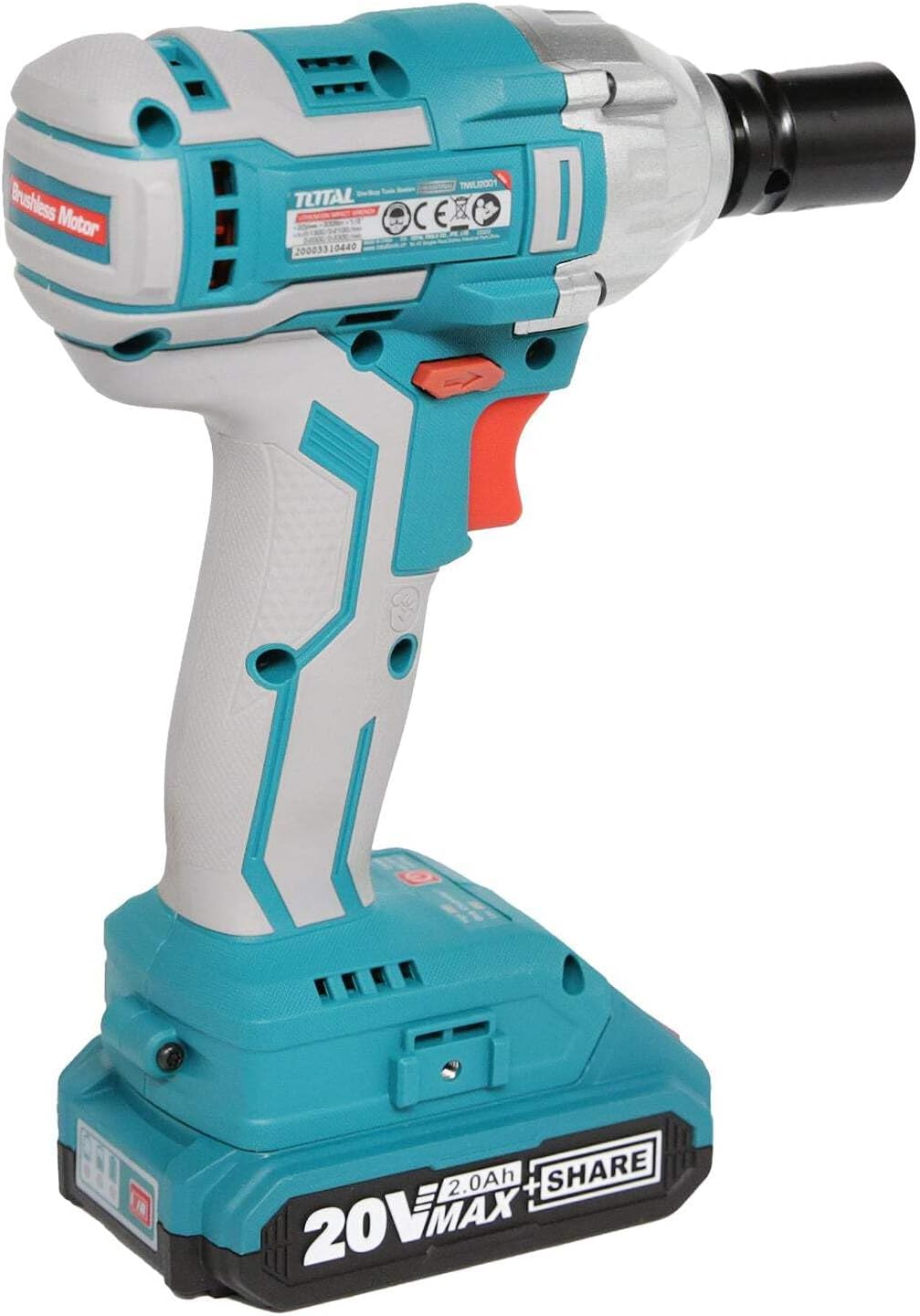

Imaginea 4.1: Laterală view highlighting the brushless motor technology.

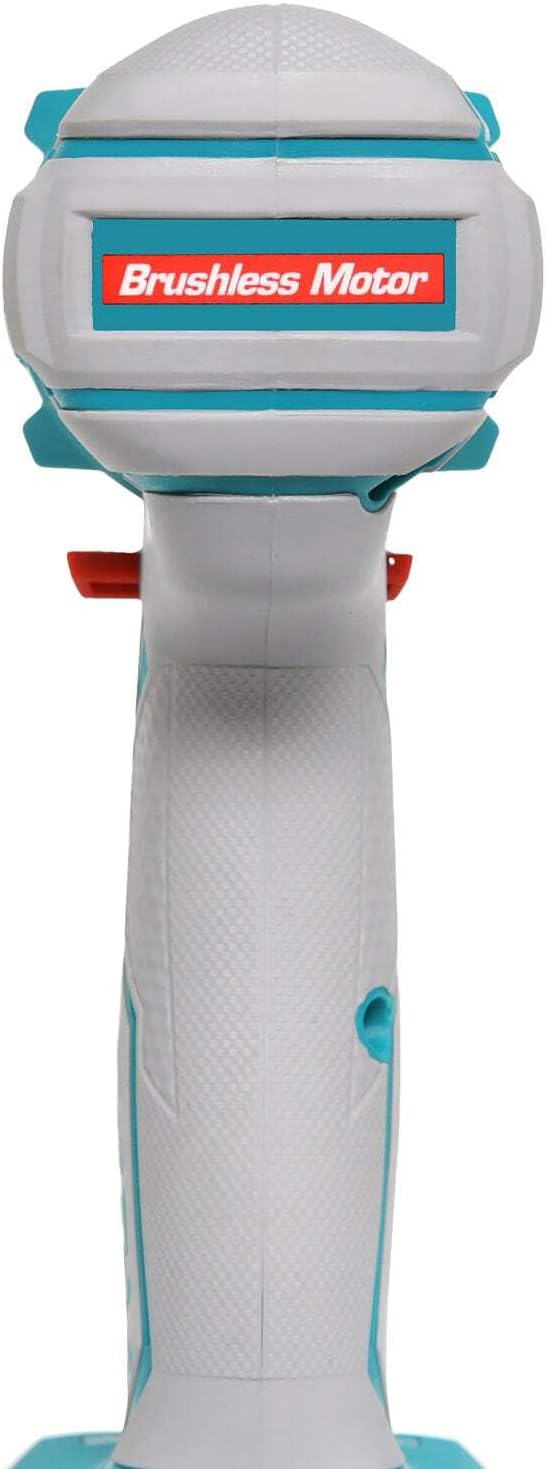

Image 4.2: Detail of the battery charge indicator and operational mode switch.
Image 4.3: The integrated belt hook for convenient carrying.
5. Specificații
| Caietul de sarcini | Valoare |
|---|---|
| Producător | INECO |
| Numărul de model | TIWLI2001 |
| Dimensiuni (L x l x H) | 34.5 x 19 x 9.6 cm |
| Greutate | 3.1 kilograme |
| Tip baterie | Litiu-ion |
| Volumul baterieitage | 20 V |
| Capacitatea bateriei | 2.0 Ah |
| Viteza fără încărcare | 0 - 2300 rpm |
| Max. Cuplu | 300 Newton-metri |
| Tipul Chuck | Cheie pătrată de 1/2" |
| Material | Oţel inoxidabil |
6. Configurare
6.1. Încărcarea bateriei
- Conectați încărcătorul rapid la o priză standard.
- Glisați bateria pe încărcător până când se fixează în poziție cu un clic.
- The charger indicator light will show the charging status. A full charge typically takes about one hour.
- Odată încărcată complet, scoateți bateria din încărcător.
Image 6.1: Charging the lithium-ion batteries using the quick charger.
6.2. Instalarea bateriei
- Align the charged battery pack with the battery port on the base of the impact driver handle.
- Slide the battery pack firmly into place until you hear a click, indicating it is securely locked.
- To remove the battery, press the release button(s) on the sides of the battery pack and slide it out.
Image 6.2: Proper installation of the battery pack into the tool.
6.3. Installing/Removing Accessories (Sockets/Bits)
- Ensure the tool is off and the battery is removed before installing or removing accessories.
- Push the desired 1/2" square drive socket or bit firmly onto the anvil of the impact driver until it locks into place.
- To remove, simply pull the socket or bit off the anvil.
Image 6.3: Attaching a socket to the impact driver's anvil.
7. Instrucțiuni de utilizare
7.1. Pornirea/Oprirea și controlul vitezei
- To turn the tool ON, press the trigger switch. The LED work light will illuminate.
- Pentru a opri unealta, eliberați comutatorul de declanșare.
- The tool features variable speed control. The further the trigger is pressed, the higher the speed.
7.2. Rotație înainte/înapoi
- The direction of rotation is controlled by the forward/reverse lever located above the trigger.
- For forward (tightening) rotation, push the lever to the left.
- For reverse (loosening) rotation, push the lever to the right.
- When the lever is in the center position, the trigger is locked, preventing accidental starting.
7.3. Using the Belt Hook
The integrated belt hook allows you to conveniently hang the tool from your belt or a sturdy surface when not in immediate use, keeping it within reach and freeing your hands.
8. Întreținere
8.1. Curatenie
- Deconectați întotdeauna pachetul de baterii înainte de curățare.
- Folosiți un curat, damp o lavetă pentru a șterge exteriorul uneltei. Nu utilizați substanțe chimice dure sau produse de curățare abrazive.
- Păstrați orificiile de ventilație curate de praf și resturi pentru a preveni supraîncălzirea. Folosiți aer comprimat dacă este necesar.
8.2. Depozitare
- Store the tool and batteries in a cool, dry place, away from direct sunlight and extreme temperatures.
- A nu se lăsa la îndemâna copiilor.
- Pentru depozitarea pe termen lung, asigurați-vă că bateriile sunt parțial încărcate (aproximativ 50%) pentru a le prelungi durata de viață.
Image 8.1: Ensure ventilation openings are clear for proper tool maintenance.
9. Depanare
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Instrumentul nu pornește | Battery not charged or not properly installed. Forward/reverse lever in center (locked) position. | Charge battery and ensure it is clicked into place. Move lever to forward or reverse position. |
| Putere/cuplu redus | Încărcare redusă a bateriei. Supraîncălzire. | Reîncărcați bateria. Lăsați unealta să se răcească. |
| Vibrații / zgomot excesiv | Loose accessory. Damaged internal components. | Ensure accessory is securely attached. If problem persists, contact customer support. |
| Bateria nu se încarcă | Încărcătorul nu este conectat la priză. Baterie sau încărcător defect. | Check power connection. Try another battery if available. Contact customer support if issues persist. |
10. Garanție și asistență
TOTAL products are manufactured to high-quality standards. While specific warranty details may vary by region, we are committed to providing reliable tools. For any questions, technical assistance, or warranty claims, please contact your local TOTAL distributor or the point of purchase. Keep your purchase receipt as proof of purchase.
For further information, you may visit the official TOTAL tools website-ul sau contactați departamentul de servicii pentru clienți.
