Manual de utilizare pentru multimetrul analogic Tekpower TP8260L

1. Introducere

Tekpower TP8260L este un multimetru analogic versatil cu 20 de domenii, conceput pentru diverse măsurători electrice. Acesta permite utilizatorilor să măsoare cu precizie tensiunea AC/DC.tage, curent continuu, rezistență, continuitate, valori ale decibelilor (dB) și efectuarea de teste pe diode și tranzistoare.

Printre caracteristicile cheie ale acestui multimetru se numără:

• Precizie ridicată pentru tensiunea AC și DCtage, și curent continuu de până la 10A.
• Iluminare de fundal integrată pentru vizibilitate îmbunătățită în condiții de lumină slabă.
• Capacitate de măsurare a valorii decibelilor.
• Funcție de ajustare a zeroului pentru măsurători de rezistență.
• Verificator de tranzistoare atât pentru tipurile PNP, cât și pentru cele NPN, cu indicator LED.
• Conformitate cu standardul EN61010/IEC1010 CAT II 600V.
• Carcasă de protecție robustă pentru durabilitate.

2. Informații de siguranță

Vă rugăm să citiți și să înțelegeți toate instrucțiunile de siguranță înainte de a utiliza multimetrul analog Tekpower TP8260L. Nerespectarea acestor instrucțiuni poate duce la electrocutare, incendiu sau deteriorarea multimetrului sau a echipamentului testat.

• Asigurați-vă întotdeauna că multimetrul este setat la intervalul și funcționalitatea corectă înainte de a conecta cablurile de testare la un circuit.
• Nu încercați să măsurați volumultagtensiune sau curenți care depășesc valorile nominale maxime pentru fiecare interval. Aparatul de măsură este clasificat pentru CAT II 600V.
• Acordați o atenție deosebită atunci când lucrați cu circuite electrice aflate sub tensiune. Evitați contactul cu firele sau terminalele neizolate.
• Verificați cablurile de testare pentru a depista eventualele deteriorări (crăpături, izolație uzată) înainte de fiecare utilizare. Înlocuiți imediat cablurile deteriorate.
• Nu utilizați contorul dacă acesta pare deteriorat sau dacă carcasa este deschisă.
• Scoateți sondele de testare din circuit înainte de a schimba funcțiile sau intervalele.
• Când măsurați rezistența sau continuitatea, asigurați-vă că circuitul este dezactivat și că toți condensatorii sunt descărcați.
• Înlocuiți bateriile imediat ce apare indicatorul de baterie descărcată pentru a asigura citiri precise.

3. Produs terminatview

Familiarizați-vă cu componentele multimetrului analog Tekpower TP8260L.

Figura 1: Față view al multimetrului analogic Tekpower TP8260L cu afișaj iluminat.

Multimetrul dispune de un afișaj analogic mare pentru citiri clare, un comutator rotativ central pentru selectarea funcției și a intervalului și diverse mufe de intrare pentru cablurile de testare. Este prezent și un dock dedicat pentru verificarea tranzistoarelor.

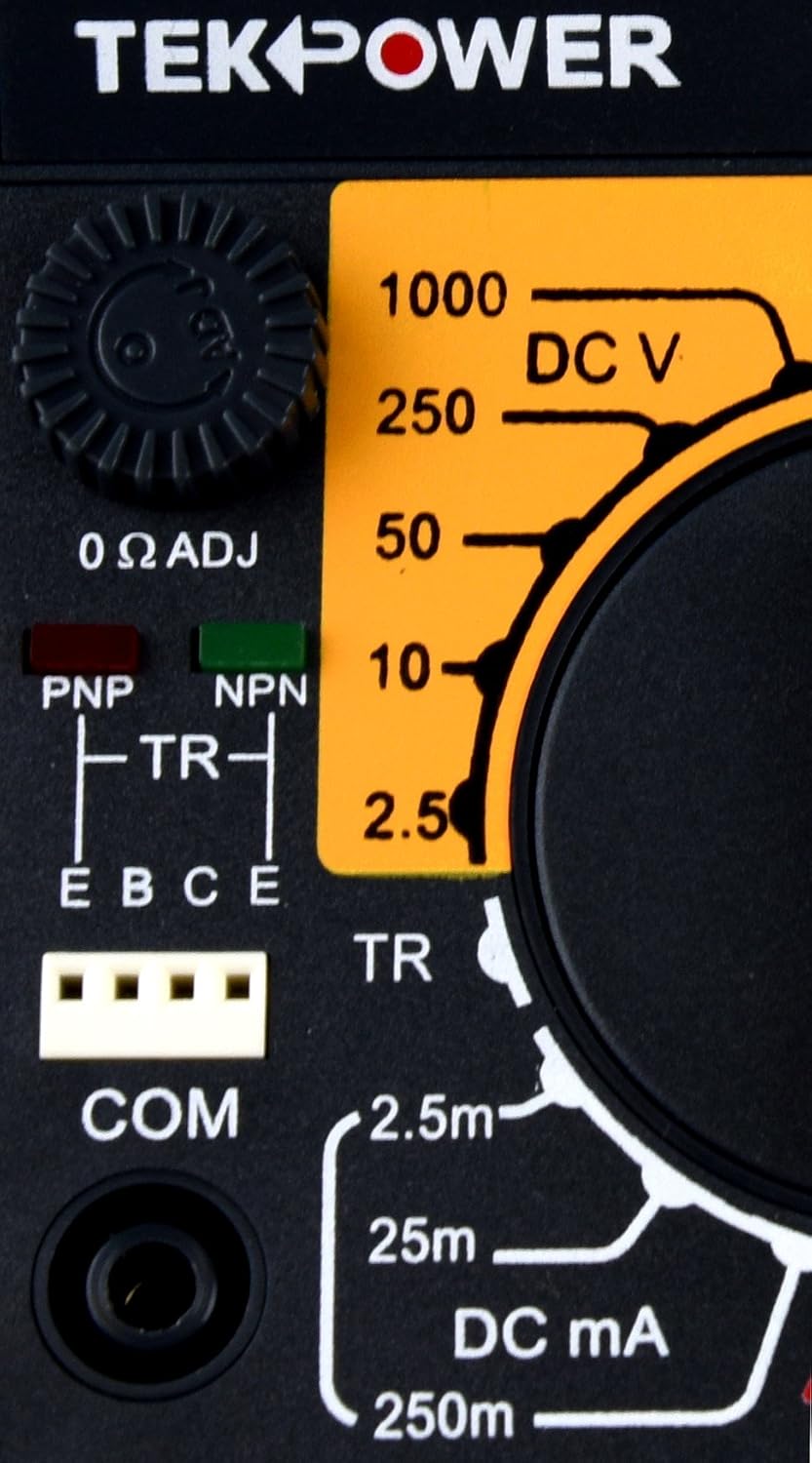

Figura 2: Prim-plan al docului de testare a tranzistoarelor (TR) și al tensiunii DC VoltagZona de selecție e (DCV).

• Afișaj analogic: Afișează valorile măsurate prin intermediul unui ac pe diferite scale.
• Comutator rotativ: Selectează funcția de măsurare dorită (DCV, ACV, DCA, Ohm) și intervalul.
• Mufe de intrare: Conectați sondele de testare. De obicei, „COM” pentru comun (negativ) și „V.Ω.A” pentru intrare pozitivă. O mufă separată „DC 10A” este pentru măsurători de curent mare.
• Buton reglaj 0 Ω: Folosit pentru a aduce la zero acul pentru măsurători de rezistență.
• Dock TR (Tranzistor): Pentru testarea tranzistoarelor PNP și NPN.
• Buton luminos: Activează iluminarea de fundal a afișajului.

4. Configurare

4.1 Conținutul pachetului

Verificați dacă pachetul dvs. conține următoarele articole:

• Multimetru analogic Tekpower TP8260L
• Cabluri de testare cu mufe încapsulate și vârfuri cu capac
• Manual de utilizare

Figura 3: Conținutul pachetului Tekpower TP8260L, inclusiv multimetrul, cablurile de testare și manualul.

4.2 Instalarea bateriei

TP8260L necesită două (2) baterii AA și o (1) baterie de 9V pentru funcționare. Pentru a instala sau înlocui bateriile:

1. Asigurați-vă că multimetrul este oprit și deconectați toate sondele de testare.
2. Localizați capacul compartimentului bateriilor pe spatele contorului.
3. Deșurubați șurubul (șuruburile) de fixare și scoateți cu grijă capacul.
4. Introduceți bateriile AA și de 9V, respectând polaritatea corectă (+/-) așa cum este indicată în interiorul compartimentului.
5. Puneți la loc capacul compartimentului bateriei și fixați-l cu șurubul (șuruburile).

4.3 Conectarea cablurilor de testare

Pentru majoritatea măsurătorilor (vol.tage, rezistență, curent scăzut):

• Introduceți cablul de testare negru în COM Jack (comun).
• Introduceți cablul de test roșu în V.Ω.A jack.

Pentru măsurători de curent continuu ridicat (până la 10A):

• Introduceți cablul de testare negru în COM jack.
• Introduceți cablul de test roșu în DC 10A jack.

Figura 4: Multimetrul cu sondele sale de testare conectate corect la mufele COM și V.Ω.A.

5. Instrucțiuni de utilizare

Selectați întotdeauna funcția și intervalul corespunzătoare înainte de a efectua o măsurare. Dacă valoarea măsurată este necunoscută, începeți cu intervalul cel mai mare și continuați în jos până când se obține o citire adecvată.

5.1 DC Voltage Măsurare (DCV)

1. Setați comutatorul rotativ la intervalul DCV dorit (2.5V, 10V, 50V, 250V, 1000V).
2. Conectați sonda neagră la borna negativă (-) a circuitului și sonda roșie la borna pozitivă (+).
3. Citiți valoarea DCV de pe scala corespunzătoare de pe afișajul analogic.

5.2 AC Voltage Măsurare (ACV)

1. Setați comutatorul rotativ la intervalul ACV dorit (10V, 50V, 250V, 500V, 1000V).
2. Conectați sondele de testare la priza de curent alternativtagSursă electronică. Polaritatea nu este critică pentru măsurătorile de curent alternativ.
3. Citiți valoarea ACV de pe scala corespunzătoare de pe afișajul analogic.

5.3 Măsurarea curentului continuu (DCA)

Atenţie: Conectați întotdeauna multimetrul în serie cu circuitul atunci când măsurați curentul. Nu îl conectați niciodată în paralel pe un born de tensiune.tagsursă electrică, deoarece acest lucru poate deteriora contorul și poate arde siguranțele.

1. Setați comutatorul rotativ la intervalul DCA dorit (2.5 mA, 25 mA, 250 mA, 10 A).
2. Pentru măsurători de 10A, asigurați-vă că sonda roșie de testare este în DC 10A cric. Pentru alte intervale, utilizați V.Ω.A jack.
3. Deschideți circuitul unde urmează să se măsoare curentul și conectați multimetrul în serie.
4. Citiți valoarea DCA de pe scala corespunzătoare.

5.4 Măsurarea rezistenței (Ohmi)

Atenţie: Asigurați-vă că circuitul este dezactivat înainte de a măsura rezistența.

1. Setați comutatorul rotativ la intervalul dorit de rezistență (x1, x10, x1K, x10K).
2. Scurtcircuitați împreună sondele de testare roșie și neagră.
3. Reglați 0 Ω REGLARE butonul până când acul indică exact „0” pe scara Ohm.
4. Conectați sondele de testare la componenta a cărei rezistență trebuie măsurată.
5. Citiți valoarea de pe scala Ohm și înmulțiți-o cu multiplicatorul intervalului selectat (de exemplu, dacă citirea este 50 pe intervalul x10, rezistența este de 500 Ohmi).

5.5 Test de continuitate

Funcția de continuitate are de obicei același interval cu rezistența. Când se detectează continuitate, contorul va emite un semnal sonor.

1. Setați comutatorul rotativ la intervalul de continuitate/rezistență, indicat de obicei printr-un simbol al unui buzer.
2. Conectați sondele de testare pe traseul componentei sau al circuitului.
3. Un semnal sonor indică o cale continuă (rezistență scăzută).

5.6 Măsurarea valorii decibelilor (dB)

Scara dB este adesea integrată cu volumul ACtagIntervale e. Consultați scala specifică dB de pe fața contorului pentru citiri.

1. Setați comutatorul rotativ la un interval ACV adecvat care are și o scală dB.
2. Conectați sondele de testare la sursa de semnal CA.
3. Citiți valoarea decibelilor de pe scala dB.

5.7 Testarea diodei

Funcția de testare a diodelor utilizează un interval de rezistență pentru a verifica funcționalitatea diodelor.

1. Setați comutatorul rotativ la un interval de rezistență, de obicei x1 sau x10.
2. Conectați sonda roșie la anod și sonda neagră la catodul diodei. Aparatul de măsură ar trebui să afișeze o rezistență scăzută (polarizare directă).
3. Inversați sondele de testare. Aparatul de măsură ar trebui să afișeze o rezistență foarte mare sau infinită (polarizare inversă).
4. Dacă ambele citiri sunt mici sau ambele sunt mari, dioda ar putea fi defectă.

5.8 Verificarea tranzistorului (TR)

Dock-ul pentru tranzistoare permite testarea de bază a tranzistoarelor PNP și NPN.

1. Identificați tipul de tranzistor (PNP sau NPN) și bornele sale de emițător (E), bază (B) și colector (C).
2. Setați comutatorul rotativ în poziția „TR”.
3. Introduceți bornele tranzistorului în sloturile E, B, C corespunzătoare din secțiunea PNP sau NPN a docului tranzistorului.
4. Observați indicatorul LED. Un test reușit de obicei aprinde LED-ul, indicând că tranzistorul este funcțional și introdus corect.

5.9 Funcționare cu iluminare de fundal

Apăsați butonul „lumină” pentru a ilumina ecranul și a oferi o vizibilitate mai bună în medii întunecate. Lumina de fundal va rămâne de obicei aprinsă pentru o perioadă scurtă de timp înainte de a se opri automat pentru a economisi bateria.

6. Întreținere

6.1 Curățare

Ștergeți carcasa contorului cu reclamăamp o lavetă și un detergent blând. Nu utilizați substanțe abrazive sau solvenți. Asigurați-vă că aparatul de măsură este uscat înainte de utilizare.

6.2 Înlocuirea bateriei

Consultați Secțiunea 4.2 pentru instrucțiuni detaliate privind înlocuirea bateriilor AA și de 9 V. Înlocuiți bateriile când afișajul devine mai slab sau citirile devin neregulate.

6.3 Înlocuirea siguranței

TP8260L este protejat de două siguranțe: o siguranță de 250 mA / 250 V și o siguranță de 10 A / 250 V. Dacă aparatul de măsură nu măsoară curentul sau rezistența, este posibil să se fi ars o siguranță.

1. Asigurați-vă că multimetrul este oprit și deconectați toate sondele de testare.
2. Deschideți carcasa din spate a contorului (acest lucru poate necesita deșurubarea mai multor șuruburi).
3. Localizați siguranța (siguranțele) arsă (arse).
4. Înlocuiți siguranțele cu unele de același tip și cu aceeași putere nominală (250 mA / 250 V și 10 A / 250 V). Nu utilizați niciodată o siguranță cu o putere nominală diferită.
5. Reasamblați cu grijă contorul, asigurându-vă că toate șuruburile sunt strânse.

6.4 Depozitare

Dacă aparatul de măsură nu va fi utilizat pentru o perioadă lungă de timp, scoateți bateriile pentru a preveni scurgerile și depozitați-l într-un loc răcoros și uscat, ferit de lumina directă a soarelui.

7. Depanare

Dacă Tekpower TP8260L nu funcționează conform așteptărilor, consultați următoarele probleme și soluții comune:

• Niciun afișaj sau afișaj slab iluminat: Verificați nivelurile bateriilor. Înlocuiți bateriile AA și de 9V, dacă este necesar.
• Nicio citire pentru curent sau rezistență: Verificați siguranțele (250 mA / 250 V și 10 A / 250 V). Înlocuiți-le dacă sunt arse. Asigurați-vă că sondele de testare sunt conectate corect și că comutatorul rotativ este pe intervalul corect.
• Citiri inexacte ale rezistenței: Efectuați o ajustare la zero folosind 0 Ω REGLARE butonul înainte de măsurare. Asigurați-vă că circuitul este deconectat de la curent.
• Lumina de fundal nu funcționează: Verificați nivelul bateriei. Lumina de fundal are o funcție de oprire automată temporizată.
• Fără bip de continuitate: Asigurați-vă că multimetrul este setat la intervalul de continuitate. Verificați cablurile de testare pentru conectare corectă și integritate.

Dacă problemele persistă după încercarea acestor pași de depanare, contactați asistența pentru clienți.

8. Specificatii tehnice

9. Garanție și asistență

Multimetrul analog Tekpower TP8260L vine cu un... 1 an garanție de la data achiziției, acoperind defectele de materiale și de fabricație.

Pentru reclamații în garanție, asistență tehnică sau întrebări legate de service, vă rugăm să consultați informațiile de contact furnizate împreună cu documentația de achiziție sau să vizitați site-ul oficial Tekpower. website. Vă rugăm să aveți la îndemână numărul modelului (TP8260L) și dovada achiziției atunci când contactați serviciul de asistență.
