1. Introducere
Acest manual oferă instrucțiuni detaliate pentru instalarea, operarea și întreținerea sistemului de boxe auto Pyle PLG41.3 de 4x10 inci pe 3 căi. Vă rugăm să citiți cu atenție acest manual înainte de instalare și utilizare pentru a asigura funcționarea corectă și longevitatea boxelor.

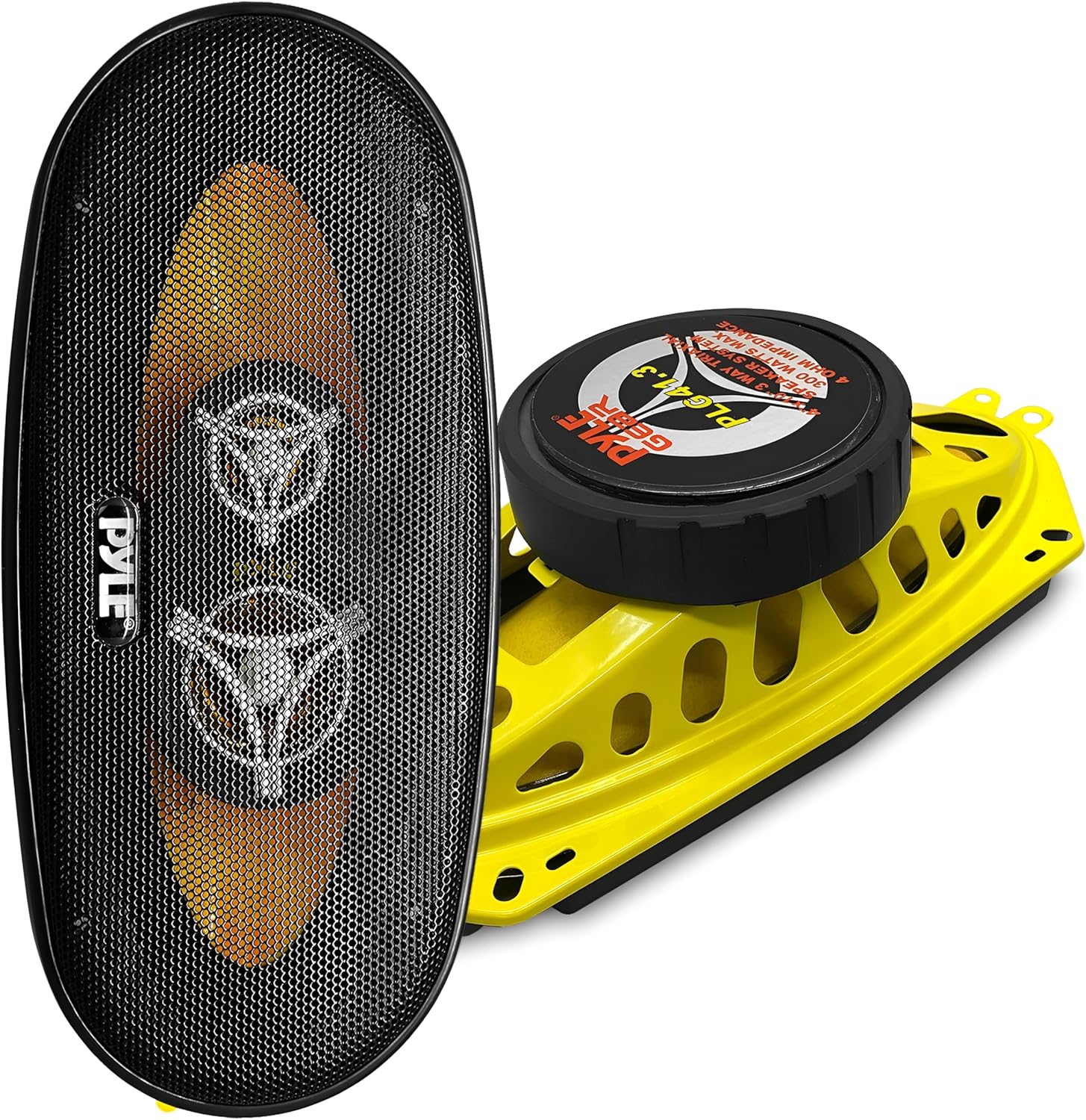

Figura 1: Sistem de boxe auto Pyle PLG41.3 4x10 inch pe 3 căi (pereche)
2. Informații importante privind siguranța
- Asigurați-vă că alimentarea vehiculului este deconectată înainte de instalare pentru a preveni electrocutarea sau deteriorarea.
- Folosiți întotdeauna uneltele adecvate și urmați instrucțiunile de siguranță în timpul instalării.
- Nu expuneți difuzoarele la umiditate excesivă sau temperaturi extreme.
- Evitați să utilizați difuzoarele la niveluri de distorsiune, deoarece acest lucru poate provoca daune permanente.
- Consultați un instalator profesionist dacă nu sunteți sigur de vreo parte a procesului de instalare.
3. Conținutul pachetului
Verificați dacă toate articolele sunt prezente în colet:
- (2) Difuzoare Pyle PLG41.3 4x10 inch pe 3 căi
- (2) Grile detașabile pentru difuzoare
- Cablu difuzor
- Șuruburi și accesorii de montare
Figura 2: Componente incluse în pachetul sistemului de boxe Pyle PLG41.3.
4. Ghid de instalare
4.1 Verificare înainte de instalare
- Asigurați-vă că dimensiunea difuzorului (4x10 inci) și adâncimea de montare (2.45 inci) sunt compatibile cu locațiile OEM ale vehiculului dumneavoastră.
- Confirmați sistemul stereo al mașinii sau ampLififerul poate funcționa în siguranță cu difuzoare cu impedanță de 4 Ohmi.
4.2 Conexiuni de cablare
- Deconectați bateria vehiculului pentru a preveni scurtcircuitele.
- Identificați bornele pozitive (+) și negative (-) ale sistemului stereo al mașinii/amplifier și difuzoarele.
- Conectați firele difuzoarelor furnizate la terminalele corespunzătoare. Difuzoarele Pyle PLG41.3 au o impedanță de 4 Ohm.
- Asigurați-vă că toate conexiunile sunt sigure și izolate pentru a preveni scurtcircuite.
4.3 Montarea difuzoarelor
- Scoateți cu grijă difuzoarele existente din locațiile lor de montare.
- Poziționați boxele Pyle PLG41.3 în orificii. Coșul din oțel acoperit cu galben și designul compact sunt concepute pentru a se potrivi locațiilor standard OEM.
- Folosiți șuruburile și componentele de montare furnizate pentru a fixa ferm difuzoarele în poziție.
- Atașați grilele detașabile ale difuzoarelor, dacă doriți.
Figura 3: Dimensiunile difuzorului și adâncimea de montare pentru o montare corectă.
Figura 4: Exampunul dintre difuzoarele Pyle instalate într-o ușă de vehicul.
5. Utilizarea difuzoarelor
După instalare, reconectați bateria vehiculului. Porniți sistemul stereo al mașinii și măriți treptat volumul pentru a testa sunetul. Ajustați setările egalizatorului sistemului stereo pentru a obține echilibrul audio preferat. Designul pe 3 căi, cu un tweeter cu dom din neodim de 0.5", un con polimeric de 2" pentru frecvențe medii și un con injectat din poliuretan, oferă o gamă completă de sunet.
Figura 5: Prim-plan al conului galben injectat cu poliuretan, o componentă cheie pentru un sunet clar.
Figura 6: Carcasa din cauciuc butilic, care nu obosește, asigură durabilitate și un sunet fără distorsiuni.
6. Întreținere și îngrijire
- curatenie: Folosiți o cârpă moale și uscată pentru a curăța conurile și grilele difuzoarelor. Evitați utilizarea substanțelor chimice dure sau a produselor de curățare abrazive.
- Inspecţie: Verificați periodic strângerea conexiunilor difuzoarelor și asigurați-vă că niciun fir nu este uzat sau expus.
- Mediu: Deși sunt concepute pentru medii auto, evitați expunerea prelungită la lumina directă a soarelui sau la căldură extremă, care pot degrada materialele în timp.
7. Depanare
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Fără sunet din difuzoare | Cablare slăbită sau incorectă; sistem stereo/ampprobleme cu amplificatorul; deteriorarea difuzorului. | Verificați toate conexiunile cablurilor. Testați cu o altă sursă audio sau difuzor. Consultați manualul sistemului stereo. |
| Sunet distorsionat | Volum prea mare; setări incorecte ale egalizatorului; difuzor defect. | Reduceți volumul. Reglați setările egalizatorului. Verificați dacă există deteriorări fizice la difuzor. |
| Bas slab sau fără bas | Polaritate incorectă a cablajului; putere insuficientă; setări ale egalizatorului. | Verificați conexiunile pozitive și negative. Asigurați suficientă alimentare de la sistemul stereo/ampReglați setările de bas. |
8. Specificatii tehnice
| Model | PLG41.3 |
| Tip difuzor | Sistem de difuzoare auto pe componente cu 3 căi, 4x10 inch |
| Manevrarea puterii (RMS/Vârf) | 150 de wați RMS / 300 de wați de vârf |
| Impedanta | 4 ohmi |
| Raspuns in frecventa | 60-22KHz |
| Gama medie | Con din polimer de 2" |
| Tweeter | Tweeter cu cupolă din neodim de 0.5" |
| Material con | Con injectat din poliuretan de culoare galbenă |
| Material înconjurător | Cauciuc butilic non-oboseitor |
| Bobina vocală | Aluminiu la temperaturi înalte |
| Structura magnetică | 45 oz. |
| Adâncimea de montare | 2.45 inci |
| Dimensiunile produsului | 3.46 cm lățime x 5.16 cm înălțime x 10.75 cm înălțime (aproximativ, pentru fiecare difuzor individual) |
| Greutatea articolului | 2.53 lire sterline (per perechea) |
9. Garanție și asistență
Sistemul de boxe Pyle PLG41.3 este dotat cu un 1 an garanție de la data achiziției, acoperind defectele de fabricație. Pentru reclamații în garanție, asistență tehnică sau întrebări suplimentare, vă rugăm să contactați serviciul clienți Pyle. Păstrați bonul fiscal ca dovadă a achiziției.
Pentru mai multe informații, vizitați site-ul oficial Pyle. website: Magazinul Pyle pe Amazon
