1. Introducere
The Zapco Z-OTG-BT C is a high-resolution audio converter designed to enhance your audio experience by converting digital audio signals to high-quality analog and digital outputs. This device supports various input and output formats, ensuring compatibility with a wide range of audio systems. It features a high-performance DAC and OP-amp for superior sound reproduction.
2. Informații de siguranță
Vă rugăm să citiți și să înțelegeți toate instrucțiunile de siguranță înainte de a utiliza acest dispozitiv. Păstrați acest manual pentru referințe ulterioare.
- Alimentare electrică: Use only the specified DC 9-16V power supply. Using an incorrect power adapter may damage the device and void the warranty.
- Umiditate: Do not expose the device to water, moisture, or extreme humidity. This can cause electric shock or fire.
- Ventilare: Ensure adequate ventilation around the unit. Do not block ventilation openings. Overheating can lead to malfunction.
- Plasare: Place the device on a stable, flat surface. Avoid placing it near heat sources or in direct sunlight.
- Service: Nu încercați să deschideți sau să reparați unitatea singur. Apelați la personal calificat pentru toate lucrările de reparații.
- curatenie: Deconectați alimentarea înainte de curățare. Folosiți o cârpă moale și uscată. Nu utilizați agenți de curățare lichizi sau cu aerosoli.
3. Conținutul pachetului
Verificați dacă toate articolele sunt prezente în colet:
- Zapco Z-OTG-BT C Audio Converter Unit
- Power Adapter (DC 9-16V)
- Manual de utilizare (acest document)
4. Configurare
Follow these steps to set up your Zapco Z-OTG-BT C audio converter:
- Conectați sursa audio: Connect your digital audio source device (e.g., smartphone, tablet, computer) to the OTG input port on the Zapco Z-OTG-BT C. This input supports 192KHz/32bit audio and also supports a charging function for the connected device.
- Conectare ieșire audio: Choose your desired audio output method:
- Ieșiri RCA: Connect the Left and Right RCA outputs (1.5V RMS) to your amplifier or receiver's analog audio inputs.
- Digital Outputs (Optical/Coaxial): Connect either the Optical or Coaxial digital output to a compatible digital input on your external DAC or amplifier. These outputs support 48/96/192KHz digital inputs.
- Conectare alimentare: Connect the provided power adapter to the DC 9-16V power input on the Zapco Z-OTG-BT C, then plug the adapter into a suitable power outlet.
- Pornire: The device will power on automatically once connected to power. Ensure all connections are secure before playing audio.

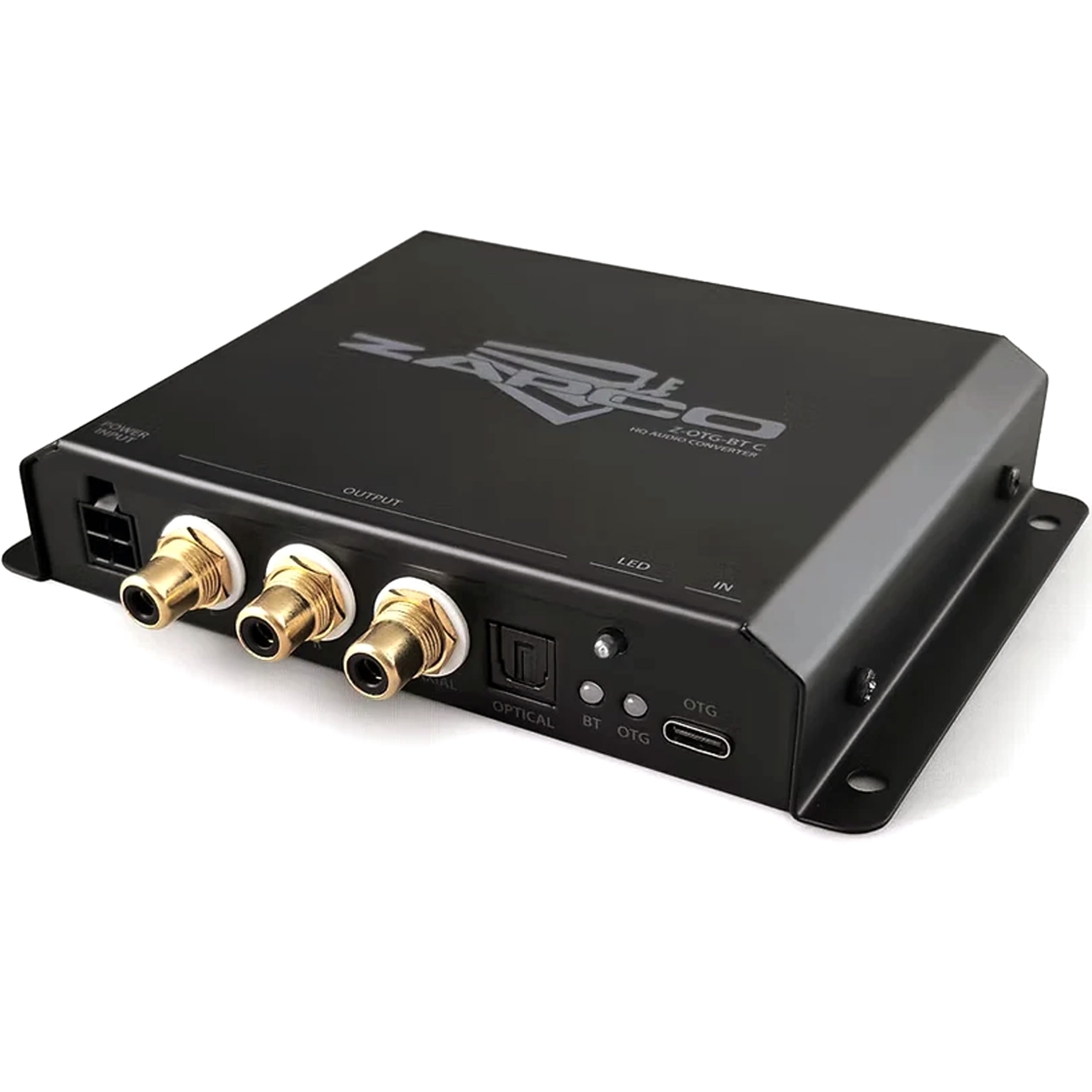

Imaginea 1: Față view of the Zapco Z-OTG-BT C Hi-Res HQ Audio Converter, showing its various input and output ports.
5. Operare
Once the Zapco Z-OTG-BT C is set up and powered on, it operates automatically:
- Ensure your audio source device is playing audio.
- The Z-OTG-BT C will convert the incoming digital audio signal from the OTG input to the selected analog (RCA) or digital (Optical/Coaxial) outputs.
- Reglați volumul pe dispozitivul conectat amplifier or receiver. The Z-OTG-BT C does not have its own volume control.
6. Întreținere
Întreținerea corespunzătoare asigură longevitatea și performanța optimă a dispozitivului dumneavoastră:
- curatenie: Use a soft, dry, lint-free cloth to clean the exterior of the unit. Do not use abrasive cleaners, solvents, or chemical sprays.
- Depozitare: Dacă depozitați dispozitivul pentru o perioadă lungă de timp, deconectați-l de la priză și depozitați-l într-un loc răcoros și uscat, ferit de lumina directă a soarelui și de temperaturi extreme.
- Organizare de cabluri: Ensure all cables are routed neatly and are not under strain or bent sharply, which can damage them over time.
7. Depanare
If you encounter issues with your Zapco Z-OTG-BT C, refer to the following troubleshooting guide:
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Fără ieșire audio |
|
|
| Calitate audio slabă / Distorsiune |
|
|
| Device not recognized by source (OTG) |
|
|
8. Specificații
Detailed technical specifications for the Zapco Z-OTG-BT C:
- Tip: Convertor audio
- Model: Z-OTG-BT C
- OTG Input: 192KHz/32bit (Supports Charging function)
- OP-Amp: JRC 5532 (High Performance Low-Noise Dual OP)
- DAC: TI PCM5102A 384KHz/32bit
- Ieșiri digitale: Optical and Coaxial (for connection with 48/96/192KHz Digital Inputs)
- Ieșiri RCA: Left + Right (1.5V RMS)
- Alimentare electrică: DC 9-16V
- Vol. aprovizionare minimătage: 9 volți_de_curent_direct
- Volumul maxim de alimentaretage: 16 volți_de_curent_direct
- Tip interfață: Coaxial, Optical, RCA
- Număr de canale: 2
- Mod de ieșire audio: Stereo
- Dimensiuni unitate (mm): 140 x 23 x 96
- Greutatea articolului: 3 lire sterline
9. Garantie
The Zapco Z-OTG-BT C Hi-Res HQ Audio Converter comes with a 1 ani garanție de la data achiziției. Această garanție acoperă defectele de fabricație și defecțiunile în condiții normale de utilizare. Nu acoperă daunele cauzate de utilizarea necorespunzătoare, accidente, modificări neautorizate sau instalare necorespunzătoare. Vă rugăm să păstrați dovada achiziției pentru reclamațiile în garanție.
10. Suport
For technical assistance, warranty claims, or further inquiries regarding your Zapco Z-OTG-BT C, please contact Zapco customer support through their official website or the retailer from whom you purchased the product. Please have your model number (Z-OTG-BT C) and proof of purchase ready when contacting support.
